乙烯流量計

乙烯流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC 鋰電池
  • 訂貨號:DZA687475SLD
乙烯流量計概述
渦街流量計是采用壓電應力式傳感器,性能可靠性高,可在-20℃~+250℃的流體溫度范圍內工作。工作壓力損失較小,量程范圍寬,對空氣測量量程比可達30比1,渦街流量計測量技術成熟的產品。具備了模擬標準信號、數字脈沖信號輸出,可以與計算機等數字系統配套使用,是一種比較先進、理想的測量儀器。
渦街流量計廣泛用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質,精度高,在測量流體體積流量時不受流體密度、壓力、溫度、粘度等參數的影響,可靠性高,維護量小,能長期穩定。

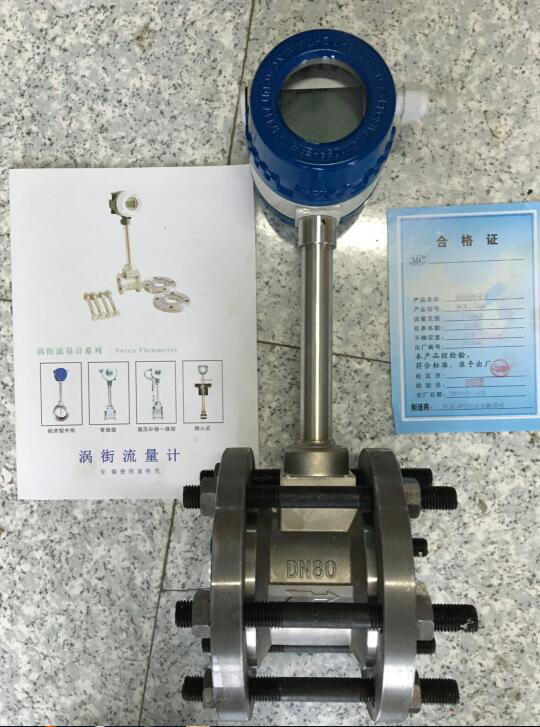

乙烯流量計產品圖


乙烯流量計產品特點
1、采用先進的*三代電容式力傳感器,性能可靠,精度、靈敏度高;
2、耐臟污,不堵塞,抗振動、電磁干擾,抗雜質能力特強;
3、無可動部件,耐臟污,一體式智能顯示,安裝簡便免維護;
4、壓力損失小,僅為標準孔板的1/2△P左右;
5、適用介質范圍廣:能準確測量各種溫度下的氣體、液體、蒸汽流量,可測二相流;
6、可選用多種防腐及耐高低溫材質(如哈氏合金,鈦等);
7、整機全密封無死角,無任何泄漏點,可耐42MPa高壓;
8、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠;
9、具有多種安裝方式供選擇,安裝簡單,費用低;
10、具有一體化溫度、壓力補償,直接輸出質量或標方;
11、具有可選小信號切除、非線性修正、濾波時間可選擇;
12、計量準確,精度可達到0.2~1.5%;
13、重復性好,一般為0.05~0.08%,測量快速;
14、儀表內設自檢程序,故障現象一目了然;
15、多種輸出形式,能遠傳各種參數;
16、抗震動性強,一定范圍內可測脈動流。


乙烯流量計技術參數
產品名稱 :渦街流量計
適用介質 :空氣,氧氣,氮氣,氫氣,壓縮氣體的流量計量
管徑(DN) :DN15~DN300mm至更大
公稱壓力 :0.6~4MPa (指連接法蘭公稱壓力,非介質的工作壓力)
工況溫度 :-20~+80℃(需更高溫度請與工廠聯系)
測量精度 :±1.5%FS
量程范圍 :1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
殼體材質 :碳鋼;不銹鋼;
供電方式 :內置3.6VDC鋰電池(可用兩年);外供24VDC;
輸出信號 :4~20mA二線制;脈沖0~1000HZ;RS485
防護等級 :IP65;IP67
防爆標志 :本安型ExiallCT4;隔爆型ExdllCT4
表頭顯示 :累積流量;瞬時流量;滿量程百分比;工況壓力;工況溫度;故障自檢
連接方式 :管道法蘭式(DN15-300mm);插入式(DN100- N6000mm至更大)。
安裝要求 :可水平、垂直安裝;前后直管道應滿足前10D后5D(D公稱通徑)
特殊連接 :螺紋式;對夾式;

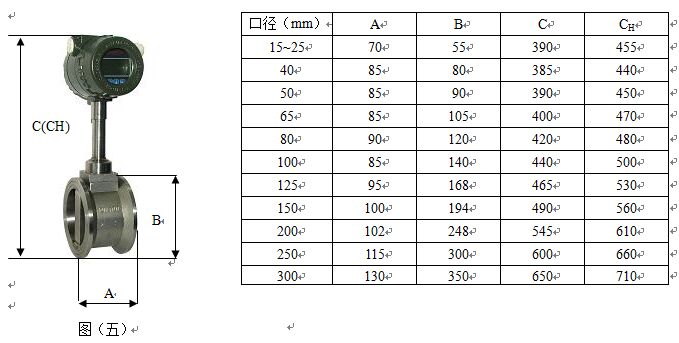

乙烯流量計外形尺寸
乙烯流量計外形尺寸對照表

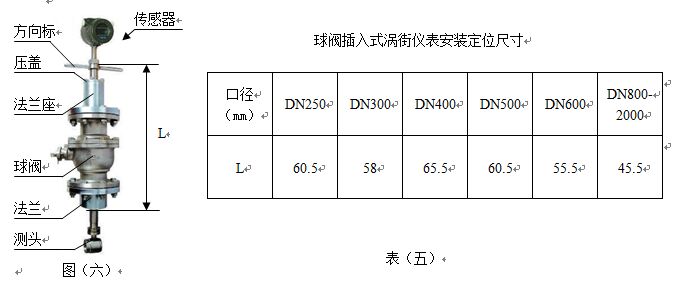

插入式乙烯流量計安裝尺寸對照表

乙烯流量計選型說明
                    代號                    通徑                    流量范圍m3/h(飽和蒸汽180℃ ρ=5.157Kg/m3)
                    KMLU-25                    DN25                    6.5~90                    DN300以上推薦使用插入式渦街流量計
                    KMLU-32                    DN32                    10~140
                    KMLU-40                    DN40                    16~220
                    KMLU-50                    DN50                    26~350
                    KMLU-65                    DN65                    44~580
                    KMLU-80                    DN80                    65~900
                    KMLU-100                    DN100                    100~1400
                    KMLU-125                    DN125                    165~2150
                    KMLU-150                    DN150                    230~3100
                    KMLU-200                    DN200                    420~5550
                    KMLU-250                    DN250                    650~8650
                    KMLU-300                    DN300                    950~12500
                                         代號                    功能1
                    N                    無溫壓補償(適合做外補)
                    Y                    自帶溫壓補償一體式
                                         代號                    輸出型號
                    F1                    4-20mA輸出(二線制)
                    F2                    4-20mA輸出(三線制)
                    F3                    RS485通訊接口
                                         代號                    被測介質
                    J3                    蒸汽
                                         代號                    連接方式
                    L1                    法蘭卡裝式
                    L2                    法蘭連接式
                                         代號                    功能2
                    E2                    1.5級
                    T3                    蒸汽
                    P1                    1.6MPa
                    P2                    2.5MPa
                    P3                    4.0MPa
                    D1                    內部3.6V供電
                    D2                    DC24V供電
                    B1                    不銹鋼
                    B2                    碳鋼


乙烯流量計安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用精度,重則會影響儀表的使用壽命,甚至?xí)p壞儀表。
(一)安裝環境要求:
1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2.避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝,須有隔熱通風措施。
3.避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。
4.流量計應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果。
5.儀表*好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避免水順著電纜線進入放大器殼內。
6.儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。
(二)儀表管道安裝要求:

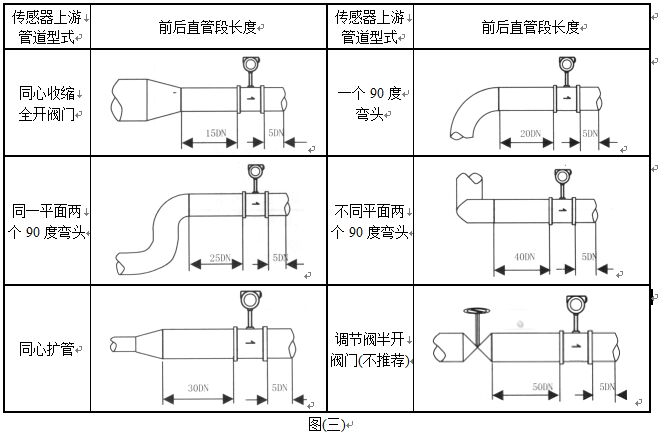

1.對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑
乙烯流量計安裝注意事項
注:調節閥盡可能不安裝在渦街流量計的上游,而應安裝在渦街流量儀表的下游10D處。
2.上、下游配管內徑應相同。如有差異,則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量儀表表體內徑同心,它們之間的不同軸度應小于0.05Db
3.儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大1-2mm
4.測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時,測壓孔應設置在下游3-5D處,測溫孔應設置在下游6-8D處,見圖(七)。D為儀表工稱口徑,單位:mm
5.儀表在在管道上可以水平、垂直或傾斜安裝。

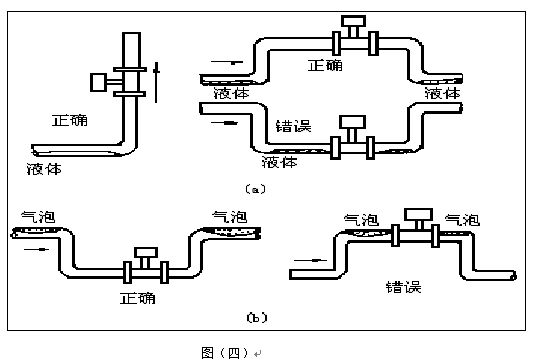

6.測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而上流動,如圖(四)a所示
7.測量液體時,為了保證管內充滿液體,所以在垂直或傾斜管道安裝儀表時,應該保證液體流動方向從下而上。若管道內含少量氣體,為了防止氣體進入儀表測量管,儀表應安裝在管線的較低處
如圖(四)b所示
乙烯流量計安裝注意事項
8.測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過70℃;低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作。
