氧氣流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LZ
- 測量范圍：0.0025～60m3/h
- 精度等級：±1.5%
- 公稱通徑：DN15～DN100
- 適用介質：液體、氣體
- 工作壓力：1.6～4.0MPa
- 工作溫度：-80℃～200℃
- 供電方式：24VDC
- 訂貨號：CEG924612KAK
氧氣流量計產品概述
LZ系列金屬管浮子流量計是工業自動化過程控制中常用 的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用 方便等特點。它可用來測量液體、氣體以及蒸汽的流器特別適宜 低流速小流量的介質流量測量。

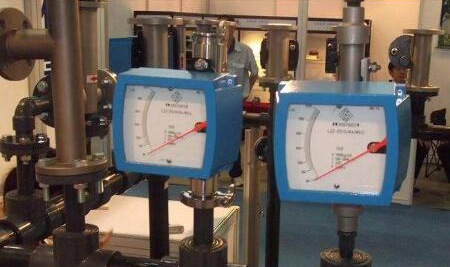

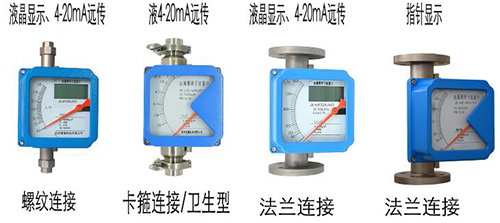

LZ系列金屬管浮子流量計有就地顯示型和智能遠傳型， 帶有指針顯示瞬間/累積流量液晶顯示，上、下限報警輸出，累 積脈沖輸出，批次控制，標準的二線制4-20mA電流輸出等多種形 式，為用戶使用提供了非常廣闊的選擇空間。另旬該儀表采用 Motorola公司先進的微處理中央芯片及高質量工業化組件，保證 了流量計在各種應用場所的優良性能。
根據測量管結構的不同，LZ系列金屬管浮子流量計分為LZ50、LZ51、LZ52和LZ53型，可根據用戶不同要求選擇不同的測量管形式，在維護和清潔方面有進一步的完 善。
多年來，金屬管浮子流量計的各種優良性能和可靠性，以及較好的性能價格比，廣泛受到了石化、鋼鐵、 電力、冶金、輕工、食品、制藥、水處理等行業的青睞。
氧氣流量計結構與工作原理

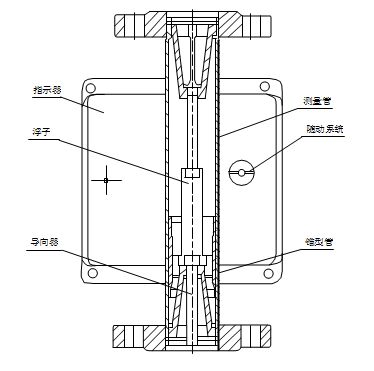

1、結構
氧氣流量計主要由兩大部分組成： 測量管和KMD指示器。測量管包括錐管或孔板、導向 器、止動器、浮子等部件，指示器包括磁隨動系統、指 針、刻盤、線路等組件。
2、工作原理
被測介質自下而上流經測量管浮子上下端產生差壓 形成上升力，當浮子所受上升力大于浸在流體中浮子重 量，浮子便上升，環隙面積隨之增大，環隙處流體流速 訊速下降，浮子上下端差壓降代，作用于浮子的上升力 隨著減小，直到上升力與浸在流體中浮子重量平衡時， 浮子便穩定在某一位置，浮子位置的高低即對應著被測 介質流量的大小。
浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子 的移動而變化。

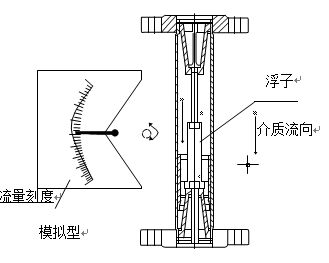

a.對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此 時流量大小。

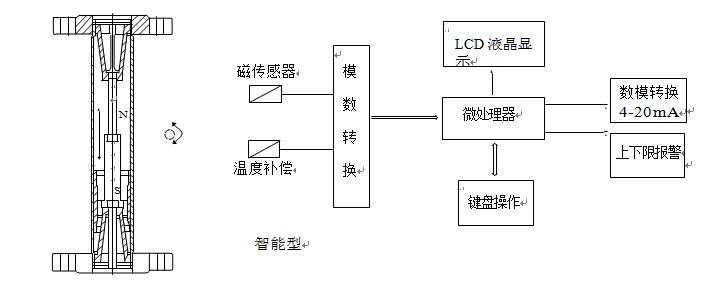

b.對于智能型，由智能型指示器中的隨動磁鋼與浮子的 內磁耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過一 個磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾 波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來 顯示出瞬時流量及累積流量大小。
氧氣流量計主要特點
1、適用于小口徑和低流速介質流量測量
2、工作可靠，維護量小，壽命長
3、對于直管段要求不高
4、較寬的流量比10：1
5、雙行大液晶顯，可選現場瞬時/累計流量顯示，可帶背光
6、單軸靈敏指示
7、非接觸磁耦合傳動
8、全金屬結構，適于高溫、高壓和強腐蝕性介質
9、可用于易燃、易爆危險場合
10、可選二線制、電池、交流供電方式
11、多參數標定功能
12、帶有數據恢復，數據備份及掉電保護功能
氧氣流量計技術參數
1、測量范圍：水（20℃）1-200000I/H；空氣（20℃，0.1013MPa）0.03-4000m3/h 參見流量表，特殊流量可訂制；
2、量 程 比：標準型10：1 特殊型20：1；
3、精 度：標準型1.5級 特殊型1.0級；
4、壓力等級：標準型：DN15-DN50 4.0MPa DN80-DN200 1.6MPa；特殊型：DN15-DN50 25MPa DN80-DN200 16MPa；夾套的壓力等級為1.6MPa 特殊型在選型和訂貨前應與工廠協商；
5、壓力損失：7KPa-70KPa；
6、介質溫度：標準型：-80℃～+200℃：PTFE：0℃～85℃ 高溫度：*高可達400℃；
7、介質粘度：DN15：η<5MPa.S（F15.1-F15.3）；η<30MPa.S（F15.4-F15.8） DN25：η<250MPFa.s；DN50-DN150：η<300MPFa.s；
8、環鏡溫度：液晶型-30℃～+85℃；指針型-40℃～+120℃；
9、連接形式：標準型：DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋；
10、電纜接口：M20×1.5；
11、供電電源：標準型：24VDC二線制4～20mA（10.8VDC~36VDC）；交流型：85～265VAC 50HZ；電池型：3.6V@4AH鎳氫電池；
12、報警輸出：上限或下限瞬時流量報警；標準型：集電*開路輸出（*大100mA@30VDC）；特殊型：繼電器輸出（觸點容量*大5A@250VAC）；
13、脈沖輸出：累積脈沖輸出，*小間隔50毫秒；
14、液晶顯示：瞬時流量顯示數值范圍：0-50000；累計流量顯示數值范圍：0-99999999；
15、防護等級：IP65；
16、防爆標志：本安型iaⅡCT6隔爆型dⅡCT6；
氧氣流量計產品選型
氧氣流量計產品選型
氧氣流量計安裝要求
1、表可安裝在垂直或水平的管道上，垂直流向的介質必須是由下而上的。水平流向的介質應與儀表上的箭頭方向一致。儀表上游設備5DN長的直管段，下游設置250mm長的直管段，設置調節流量閥門時，其位置應該在儀表下游直管段之后。
2、推薦安裝方式,設置旁通管道。建議使用水平尺及鉛錘檢測流量計的安裝垂直度， 以保證流量計的測量精度。
3、安裝在管道上的流量計不應受到外力作用，在流量計出入口的適當位置加裝支撐， 可使流量計基本不受外力作用。
4、安裝內襯聚四氟乙烯(PTEE)的流量計時，緊固法蘭螺栓時應特別謹慎，要求對稱緊固且勿過猛過緊， 以防PTFE變形。
5、為避免流體沖擊測量器內浮子，儀表在使用時必須緩慢開啟閥門，特別是用于測量氣體介質流量時，可在儀表的下游直管段后安裝氣體阻尼裝置或節流閥以*大限度地減輕浮子振動。
