金屬浮子流量計的安裝要求

點擊次數：2621 發布時間：2021-05-31 00:28:40
一、金屬浮子流量計的安裝注意事項：

1.金屬浮子流量計安裝到工藝管道之前,工藝管道應該吹掃,將管道內的焊渣清洗干凈,防止管道中雜質堵塞儀表,影響正常使用。

2.為了保證測量精度，推薦在流量計上游安裝5DN的入口直管段，下游安裝250mm出口直管段。

3.金屬浮子流量計有垂直安裝和水平安裝形式,如果是垂直安裝形式,安裝垂直度應該保證優于1%，如果是水平安裝形式,安裝水平度都應該保證優于1%。

4.若介質中含有固體雜質，應在閥門和直管段間加裝過濾器;若介質中含有鐵磁物質，應在金屬浮子流量計的上游安裝磁過濾器。

5.由于金屬浮子流量計安裝了一個磁遠傳系統，要確保周圍其他設備產生的磁場不影響測量結果。

6.若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來消除或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計*好使用阻尼型的。

7.測量氣體的流量計,是在特殊壓力下的校準,如果氣體在流量計的出口直接排放到大氣,將會在浮子處產生較大的壓力損失,引起數據失真,如果這樣的工況條件,應該在流量計的出口安裝一個閥門,以便對所需流量值進行設定。當浮子上方維持標校壓力時,氣體將在閥門處膨脹。

8.為便于清洗和維護，保證生產正常運行，建議設旁通管路。

9.安裝管路的軸線必須與流量計同軸，并適當?shù)刂喂艿酪员苊庹駝雍蜏p小流量計所受應力，測量系統控閥應安裝在流量計下游。

10.安裝內襯聚四氟乙烯的金屬浮子流量計時，緊固法蘭螺栓時應對稱緊固且勿過緊，以防四氟變形。

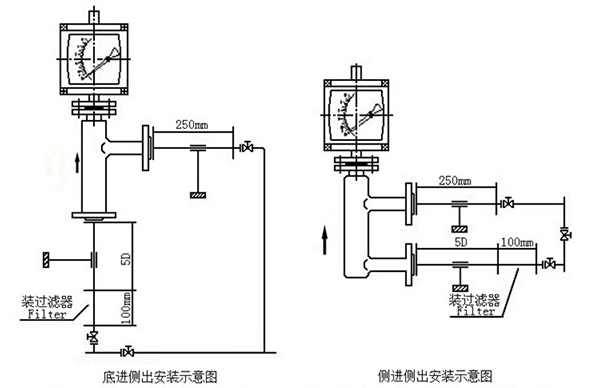

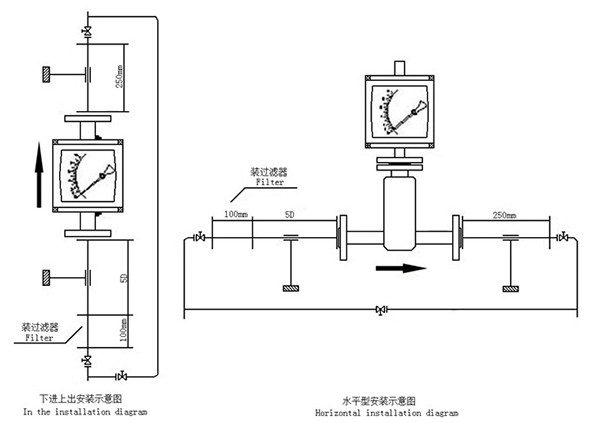

二、金屬浮子流量計的安裝要求：
1、保證測量管的垂直度優于5%；

2、需加旁通路，便于維護和清洗而不影響生產；

3、直管段：前直管段≥100mm+5D，后直管段＞250mm；

4、介質中含有鐵磁性物質，應在流量計前安裝磁性過濾器；

5、安裝前管道需要吹掃；

6、安裝時注意儀表方向與流體方向一致。
