金屬浮子流量計工作原理圖

金屬浮子流量計是一種變面積式的流量儀表，它由測量管、浮子、指示器、過程連接件等組成。下面簡單介紹下工作原理。

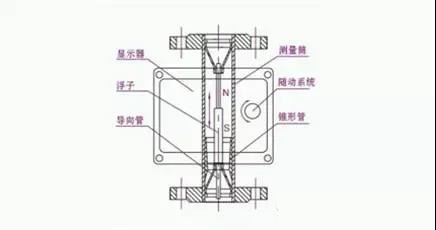

如圖，被測介質從下而上流入經測量錐管與浮子間形成的環隙時，在浮子上下端產生差壓形成上升力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨著介質上下移動時，磁場隨浮子的移動而變化。



金屬浮子流量計分為就地型和智能遠傳型。

就地型如上圖，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時流量大小。

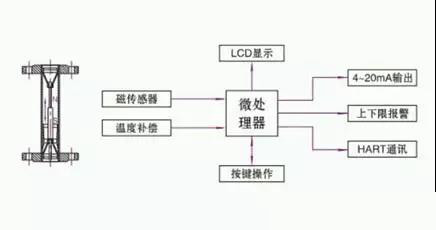

智能遠傳型如上圖所示，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過磁傳感器將磁場變化轉換成電信號，經A/D變化、數字濾波、溫度補償、微處理器處理、D/A輸出、LCD液晶顯示，來顯示出瞬時流量及累計流量大小。
