瀝青流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LC
- 測量范圍：0.04-1000m3/h
- 精度等級：0.5％
- 公稱通徑：DN10-DN200
- 適用介質：柴油 原油 工業油
- 工作壓力：1.6-6.4Mpa
- 工作溫度：-10-100℃
- 供電方式：24VDC
- 訂貨號：BMI393612QXL
瀝青流量計產品概述
LC系列橢圓齒輪流量計是容積式流量計的一種，特別適合于測量重油、柴油、汽油、潤滑油、聚乙烯醇、樹脂等粘度較高的介質的流量，所以齒輪流量計也被稱油表，可選用機械顯示表頭和電子顯示表頭兩種計數機構，表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。橢圓齒輪流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段,該系列流量計主要應用于石油、化工、油脂制品等行業。
瀝青流量計產品特點
1、LC-A型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
2、LC-E型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量

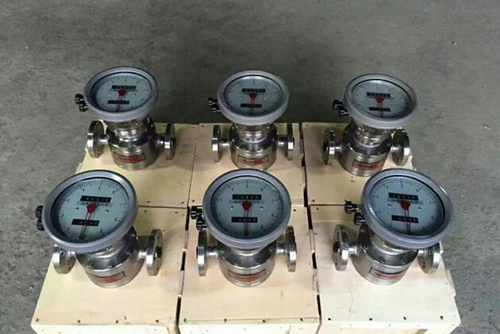

3、LC-B型不銹鋼橢圓齒輪流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
瀝青流量計主要技術參數
1、本安防爆: ExiaⅡCTSdⅡBT4
2、連接方式:法蘭連接:DN10～DN200
3、安裝方式:水平、垂直
4、口徑系列: DN10，15，20，25，40，50，80，100
5、壓力損失: ≤0.1MPa
6、精度等級:普通型0.5級，高精度0.2級
7、介質壓力:普通型1.6MPa,高壓型3.2MPa
8、粘度范圍:普通型:0.6～200mpa.s，高粘度200～1000mpa.s
9、介質溫度:普通型＜120℃，高壓型＜200℃
10、表體材質:鑄鐵、鑄鋼、不銹鋼等
11、轉動部件:鋁合金、不銹鋼等
瀝青流量計結構與原理
1、結構

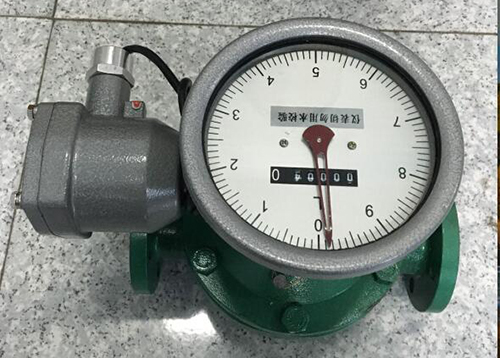

LC系列橢圓齒輪流量計由流量變送器和計數機構組成，變送器與計數機構之間加裝散熱器，則構成高溫型流量計。1、計數器；2發信器；3、精度調節器（DN50以上使用）；4、密封聯軸器；5、前蓋；6、蓋板；7、橢圓齒輪；8、殼體；9、后蓋。
瀝青流量計原理

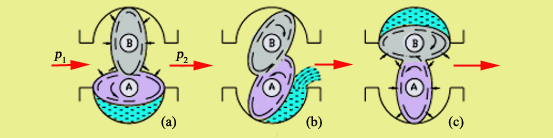

橢圓齒輪流量計測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪A產生順時針?lè)较蜣D(zhuǎn)動，把輪A和殼體間的半月形容積內的介質排至出口，并帶動輪B作逆時針?lè)较蜣D(zhuǎn)動，這時A為主動輪，B為從動輪，在上所示為中間位置，A和B均為主動輪；而在上所示位置，P1和P2作用在A輪上的合力矩為零，作用在B輪上的合力矩使B輪作逆時針?lè)较蜣D(zhuǎn)動，并把已吸入半月形容積內的介質排至出口，這時B為主動輪，A為從動輪，與上所示情況剛好相反。如此往復循環，輪A和輪B互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過齒輪流量計的體積流量Q為：Q=4nν0
式中：n-橢圓齒輪的旋轉頻率(轉/秒)；ν0-半月形部分的容積(貝)．
這樣，在齒輪流量計的半月形容積ν0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。

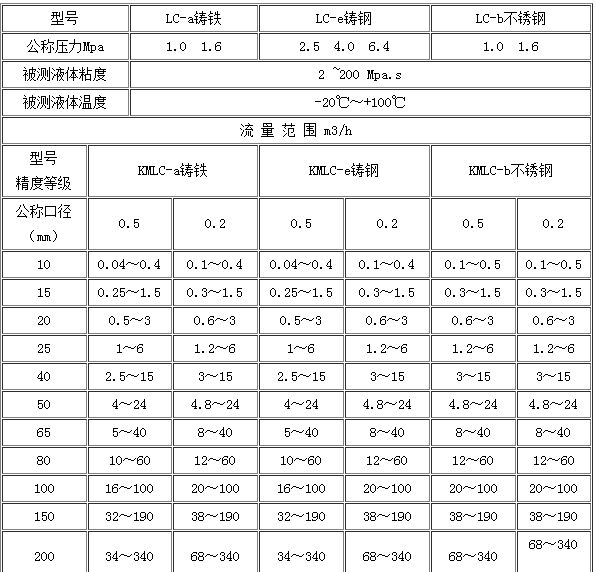

瀝青流量計流量范圍表
瀝青流量計流量范圍表
瀝青流量計安裝和使用

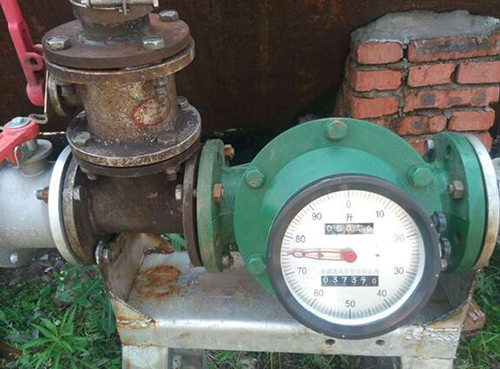

1、橢圓齒輪流量計安裝
（1）安裝前應清潔管道。若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
（2）對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
2、橢圓齒輪流量計使用
（1）按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
（2）使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，瀝青流量計在儀表所規定的使用溫度范圍內使用。
長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許*好定期進行標定。
