液位變送器的種類有哪些及優缺點

液位變送器是對壓力變送器技術的延伸和發展，根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。它適用于流量、液位和壓力（差壓、表壓和絕壓）的測量，是石油、化工、冶金、電站、輕工及市政工程等領域的理想測量儀表。

液位變送器種類：

*一類為接觸式，包括①單法蘭靜壓/雙法蘭差壓液位變送器，②浮球式液位變送器，③投入式液位變送器，④磁致伸縮液位變送器，⑤磁翻板液位變送器，⑥電容式液位變送器，⑦電動內浮球液位變送器，⑧伺服液位變送器，⑨電動浮筒液位變送器等。

*二類為非接觸式，分為超聲波液位變送器，雷達液位變送器等。

1 單/雙法蘭液位變送器

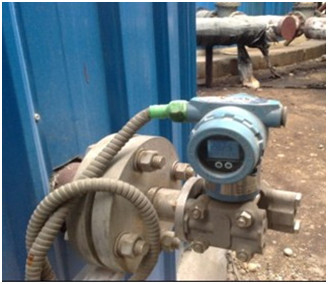

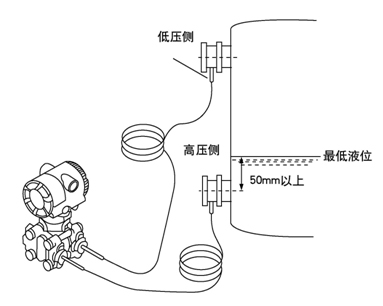

原理：單法蘭液位變送器是根據壓力感應原理，通過液體的密度與壓力的變化而計算出當前液體的高度。

種類及優缺點：接觸式測量儀表。分為平膜式，插入式和伸縮式。平膜式可在法蘭接口前加一個閥門。更換時關閉閥門快速更換。但是膜片工作在室外，必須在閥門和接管部位進行保溫處理，或增加伴熱，防止伸出部分在氣溫較低時凍結，造成測量不準確或膜片損壞。插入式浸入介質內部，無需伴熱，但是更換檢修時必須清空容器內液體并泄壓。無法在線維修更換。伸縮式可以結合兩種的優點，規避缺點。如果介質內有雜質或析出顆粒物，會堵塞導壓管，造成測量不準確，需要定期清洗導壓管，需要設定遷移，有零飄現象，不耐震。

技術參數：

測量介質：液體、氣體

測量范圍     0-6.2~37.4kPa（0-630~3810mmH2O

量程：0-31~186.8kPa（0-3162~19050mmH2O

精度:±0.1% URL

信號輸出：4~20mA 4~20mA疊加HART

供電電壓：24VDC(12VDC~45VDC)  防爆型:12~28VDC

穩定性：六個月±0.1% URL

介質溫度：-40~+100℃

儲存溫度：-40~+100℃(不帶液晶表頭)   -40~+70℃(帶液晶表頭)

整機工作溫度 -40~+85℃(不帶液晶表頭)   -30~+60℃(帶液晶表頭)

環境溫度：-0~-100%相對濕度

溫度影響：±(0.2%URL+0.18%檢驗量程)/56℃

電源影響：小于輸出量程的0.0059%/V

防護等級：IP65

價格：適中

2 浮球式液位變送器

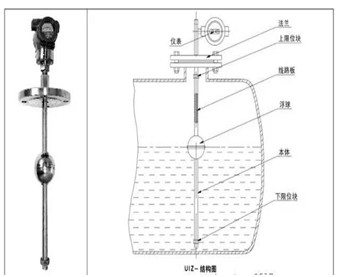

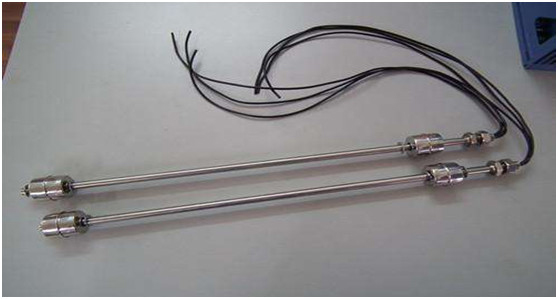

原理：浮球式液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制，同時干簧管產生的電信號也可以對液位進行報警和高低位控制功能的

種類及優缺點：接觸式測量儀表，造價便宜，應用廣泛。根據浮球液位計的測量原理，浮球液位計的測量方式有兩種，一種是浮球移動，導桿不動；另一種則是浮球和導桿同時移動。

浮球移動式的浮球和導桿間不能有雜物，否則會影響浮球的正常移動。所以，在選型時應注意確認液體中是否有雜質。若液體中有雜質，則盡量不使用浮球液位計。

導桿和浮球同時移動式，為確保浮球液位計穩定運行，一方面要避免導桿黏附雜物，注意浮球上下運動時不被阻礙，儀表安裝的垂直度要符合一定要求。另一方面要求介質的流動能力不能太大。在介質存在流動情形時，應注意避開急流安裝，必要時可加固導桿或加裝靜止套。

選型時，除應考慮浮球液位計本身的特點外，還應注意被測介質是否含有磁性雜質，周邊是否存在磁體。如果存在磁性物質，則不適合選用浮球液位計進行測量。

技術參數：

測量范圍：0-0.5m至0-4m

電源：24VDC(15~36VDC)

輸出信號：4-20mADC二線制

測量精度：±1%(H≥1.0m時)±1.5%(H<1.0m時)

環境溫度：-10～55℃濕度≤95%無強烈震動

介質溫度：-20～120℃

介質壓力：0-600KPa (特殊訂貨不超過2.5Mpa)

介質比重：≥0.4g/cm3、粘度：≤0.05Pa·S

防爆標志：ExiaIICT6Ga

價格：較低

3 投入式液位變送器

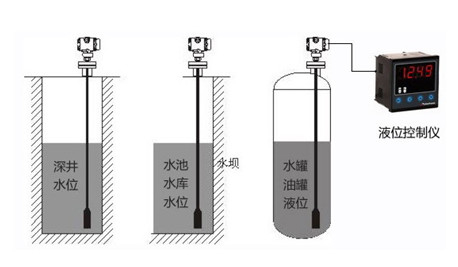

原理：投入式液位變送器（液位計）是基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號4～20mA輸出信號。由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。一般采用頂部安裝，將探頭投入被測介質中，固定安裝即可。

種類及優缺點：有投入式，電感式，直桿式等。

1、穩定性好，精度高；

2、投入式液位計直接投入到被測介質中，安裝使用相當方便；

3、固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位計具有電源反相*性保護及過載限流保護；

4、有防阻塞型設計，安裝簡單，使用方便、互換能力強。

易出問題：毛細管破裂造成硅油滲透。探頭進入池底或罐底沉積物中。罐內雜質顆粒較多堵塞防堵罩。探頭的金屬膜片出現問題。

技術參數：

測量介質：水油 等液體

壓力類型：表壓、絕壓

量程：0～300m中間量程任選

綜合精度: 0.1%FS

輸出信號: 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)、HART通訊

供電電壓: 12～36VDC

介質溫度: -30～60℃

環境溫度: -40～85℃

零點溫漂移：≤±0.05%FS℃

量程溫度漂移：≤±0.05%FS℃

補償溫度：0~70℃

安全過載：150%FS

*限過載：200%FS

采樣頻率：≤2ms

負載能力：(電流型)250~1425Ω(電壓型)≥2KΩ

密封等級: IP68

防爆類型：ExiaⅡBT6(本質安全型)

長期穩定性能: 0.1%FS/年

振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS

機械連接(螺紋接口): 投入式(潛入式)

價格：較低

4 磁致伸縮液位變送器

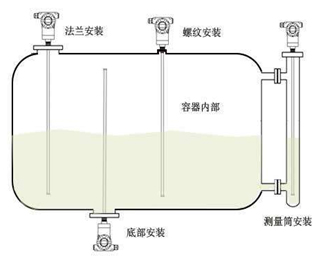

原理：磁致伸縮界位變送器是由測量管、浮子和電子變送器三部分組成。測量管外管為不銹鋼保護管，內部為磁致伸縮線；浮子沿測量管隨液面上升或下降，浮子內裝有永久磁鐵，并在周圍形成磁場；電子變送器定時發出電流脈沖，稱起始脈沖，該脈沖沿磁致伸縮線向下傳播，在向下運動中其周圍也產生一個磁場。兩磁場相遇瞬間產生一個扭力，作用于磁致伸縮線上，形成一個返回脈沖。該脈沖以固定的速度向上傳播，并被電子變送器所接收。通過測量起始脈沖與返回脈沖之間的時間間隔即可精確的測出液位高度。

種類及優缺點：屬于接觸式液位變送器。測量精度相比于壓差或浮子液位變送器高很多?？蛇M(jìn)行液位測量一個參數和界面測量多個參數。

優點：

1.可靠性強：由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，壽命長。

2.精度高：由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量，因此測量精度高，分辨率優于0.01%FS，這是用其它傳感器難以達到的精度。

3.安全性好：磁致伸縮液位計的防爆性能高，本安防爆，使用安全，特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋，避免人工測量所存在的不安全性。

4.磁致伸縮液位計易于安裝和維護簡單：磁致伸縮液位儀一般通過罐頂已有管口進行安裝，特別適用于地下儲罐和已投運儲罐的安裝，并可在安裝過程中不影響正常生產。

問題及解決方法：

1.不適合測量在雜質和顆粒較多的介質，在低溫環境下有被測介質結晶析出時可能會出現無法正常工作現象。此時應增加伴熱系統。

2.出現液位或界面長時間停留在某一固定數字的現象，很可能是磁性浮子上沾有了污物。這時，應該關掉液位計上下部球閥，排空液體，小心取出浮子，清洗干凈磁性浮子上的污物，恢復即可。

3.不宜用在磁性環境復雜的場地以及罐體直徑較大，高度較高的場合。

技術參數：

測量范圍：剛性桿式0.1～5m，柔性管式0.5～20m

精確度：±1mm或0.1%取較大值

分辨率：0.1mm

適用介質：與探頭材料相兼容的液體

工作壓力：-0.05～10MPa

介質溫度：-40～100℃(高溫型-40～530℃)

介質密度：0.5～2.0g/cm3

介質粘度：≤0.8Pa·S

穩定性：±0.1％FS/年

溫度系數：在環境溫度范圍內均為0.1％/10℃

電源電壓：9～45VDC，通常24VDC

輸出信號：4～20mADC二線制

*大負載：50×(電源電壓-9)Ω

阻尼：0～24s之間可調

死區：上死區50mm；下死區50mm

電源影響：小于輸出量程的0.005%/V

負載影響：供電電壓恒定時，負載變化沒有影響

濕度影響：0～95％相對濕度無影響

振動影響：對于l0g峰值，20～2000Hz條件下影響小于0.1％FS

外殼：模壓鑄鋁（外涂環氧樹脂）

防護等級：探頭IP68、表頭IP65

防爆：隔爆型：dⅡBT5；本安型：iaⅡCT6

現場指示：多功能LCD數字顯示表

探桿材料：304、316L、PP、PVC、PTFE

浮子材料：304、316L、PP、PTFE

價格：高

5 磁翻板液位變送器

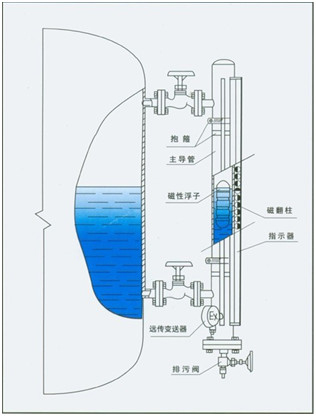

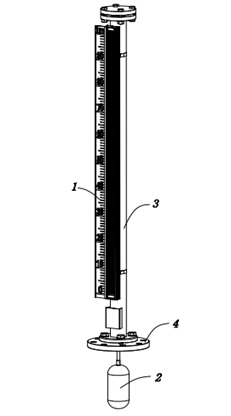

原理：磁翻板液位計遠傳變送器由液位傳感器和轉換模塊組成，該變送器的傳感器以捆綁的形式固定在MYFB型磁翻板液位計或MYFB頂裝式磁性浮球液位計的主導管外側，使其處于液位計同一磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與微電腦工業智能控制儀配套使用，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。

種類及優缺點：有頂裝式和側裝式，結構簡單，顯示直觀，價格便宜。但是精度偏低，一般與其他遠傳液位計搭配使用。

優點：

1、使用、檢修、維護方便。

2、耐高壓、耐酸堿。

3、可直觀、可遠傳。

缺點：

1.不能測量罐體內的高溫介質，高溫會使浮子上的磁片消磁。

2.罐體內進出料時，如果產生較大的波動會出現假液位，不能正常使用。

3.使用壽命短，如果放置在戶外面板風化嚴重，浮子容易卡。

技術參數：

測量范圍：0~150~6000mm

精確度：1%或±10mm

介質密度：0.4~2.0g/cm3

介質密度差：≥0.15g/cm3（測量界位）

工作壓力：-0.1~22MPa

工作溫度：-160~530℃

連接法蘭：法蘭通徑為DN20~DN150

環境振動：頻率≤25Hz振幅≤0.5mm

跟隨速度：≤0.08m/s

介質粘度：≤0.4Pa

安裝方式：垂直安裝

排污閥：球閥、針型閥

價格：較低

6 電容式液位變送器

原理：電容式液位計是依據電容感應原理，當被測介質浸汲測量電*的高度變化時，引起其電容變化。它可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控制室供二次儀表或計算機裝置進行集中顯示、報警或自動控制。

種類及優缺點：屬接觸式，一般應用于電導率較強的液體測量。例如：酸、堿液、含氯離子化合物液體等等。具有免維護，無漏點壽命長的優點，基本不用調試參數。但是，它要求液體不能有結晶或膠泥粘連在測量桿上。另外容器必須外殼是導電的，因?yàn)槿萜鞯谋谑且何挥?jì)的一個電*。不適用于被測介質容易析出結晶，或者有較強的腐蝕性的場合。

技術參數：

測量高度：0~60米

精度：0.5%F·S，1.0%F·S

電源：24VDC

功耗：＜720mW

環境溫度：-40~,60℃

相對濕度：≤85%

測量介質溫度：-200~+250℃

測量介質壓力：1.6Mpa、2.5Mpa、6.4Mpa、10Mpa

測量顆粒物*大直徑：≤10mm

價格：適中

7 鋼帶浮子式液位計

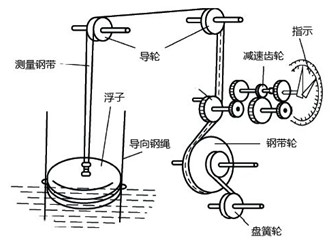

原理：鋼帶液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由液位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。

浸在被測液體中的浮子受到重力 W，浮力 F 和由恒力裝置產生的恒定拉力 T 的作用，當三個力的矢量和等于零時，浮子處于準平衡靜止?fàn)顟B(tài)。當液位改變時，原有的力學平衡在浮子受浮力的擾動下，將通過鋼帶的移動達到新的平衡。液位檢測裝置（浮子）根據液位的情況帶動鋼帶移動，位移傳動系統通過鋼帶的移動策動傳動銷轉動，進而作用于計數器來顯示液位的情況。變送器把這種液位情況轉換成標準電信號（4-20mA、RS485 信號）遠傳至控制室或計算機房進行數據顯示和處理，從而實現自動化控制。

種類及優缺點：就地指示的接觸式液位計。表頭為純機械式，具有實用性強、測量范圍大、便于維護等優點?？膳c多種變送器連接，組成液位檢測系統?？梢詮V泛應用于石油、化工、電力、冶金、環保、水處理等領域中大中型貯罐各種液體以及高粘度、腐蝕性液體液位的常壓條件下連續測量顯示、傳輸與控制。但是機械結構較多，盤簧和測量鋼帶易出現破損斷裂蜷曲等問題，需要經常檢查盤簧輪，導向輪等機械結構是否有污垢，需要經常潤滑?，F(xiàn)在逐漸被伺服式液位計和雷達液位計所取代。

技術參數：

環境溫度：-20～80℃

過程壓力：常壓

測量范圍：0～6、0～12、0～18、0～20

測量誤差：±4.5

靈敏度：1.5

介質溫度（℃）：-40～200

顯示方式：由四位計數器和刻度盤顯示

變送器部分

供電電壓：24VDC

輸出信號：4-20mADC(兩線制)、RS-485 信號

精確度：優于 1.5%FS

防爆標志：EXdIIBT5

防護等級：優于 IP65

價格：較低

8 伺服式液位計

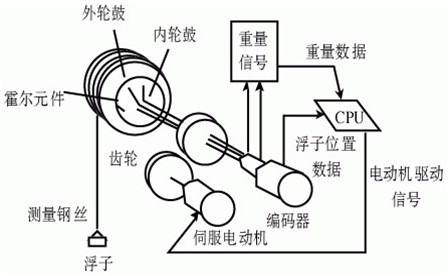

原理：基于浮力平衡原理，由微型伺服電機驅動浮子，原理與浮子鋼帶式液位計相似，但是伺服電機能將位移信號精確地轉換成電信號，所以能以*高的精度測量比浮子鋼帶式液位計更微小的位移變化。

種類及優缺點：適用于容量較大，筒體直徑較大，精度要求*高的工作場合。主要應用在輕油品的高精度測量中。與雷達液位計形成比較強的競爭?；驹硗搸揭何挥?jì)，但具有精確的力傳感器以及伺服系統，形成閉環調節系統，通過考慮鋼帶自身重力，精確地調節浮子高度以達到平衡浮力和重力，得到精確的當前液面到罐頂高度，以得到液位值。精度高，能夠達到1mm，滿足計量級要求。適用于平靜的輕質無腐蝕性液體。安裝調試比較復雜，占用空間大同樣有接觸式液位計的各種不利因素價格高昂。

技術參數：

測量范圍：0-50米

環境溫度：-40~+70℃，

介質溫度：小于200℃．

工作壓力：<8.0MPa

使用電壓：DC24V．(可選AC220V)

平均功耗：小于15W．

各輸出接點的容量：AC5A／250V．

四線制：兩線為電源接口螺紋M20X1.5

輸出信號：模擬量4~20mADC,數字量HART1200波特移頻鍵控（可選）

精度：液面±1mm．

示值分辨率：1mm．

相對濕度：95％．

測量材質：電子腔室，鑄鋁

輪鼓腔：SUS316不銹鋼(也可根據用戶要求選擇)

接液材質：SUS316不銹鋼(也可根據用戶要求選擇)

接口法蘭標準：ANSI 150LB RF 80mm（3"） (也可根據用戶要求選擇)

防爆等級：Exd IIB+H2T6Gb

防護等級：IP67

關聯設備：本安防爆場合需配安全柵

價格：高

9 射頻導納液位開關

原理：射頻導納是一種從電容式測量原理而發展起來的，主要用于料位儀，用法類似于投入式電容液位計。它具有防掛料、更可靠、更準確。適用更廣泛的料位控制技術，射頻導納中導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、電感性成分綜合成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納實現物位測量。

種類及優缺點：

屬接觸式液位計。微波物位控制器采用先進的射頻導納技術，克服了電容式物位開關不能消除導電掛料影響的缺陷。可以測量不導電的漿體，油和粉末物體，糧食具有如下特點：

1、通用性強，適用于各種場合，可檢測顆粒、飛灰、導電、非導電液體、粘稠物料；

2、抗粘附電路：先進的抗粘附電路設計，可以消除物料的粘附而產生虛假錯誤信號；

3、運行可靠，廣泛適用于液體、漿體、粉塵、糧食等顆粒物等料位的報警與控制。

但是此種液位計現場調試很麻煩，必須經過實物標定才能準確，由于電*上絕緣層的原因，不能測量高溫高壓的介質。

技術參數：

供電電源：11.5～50VDC

輸出：開關信號

輸出方式：物位方式或距離方式

*大回路負載：２４ＶＤＣ時625Ω

環境溫度：－４０℃～＋７7℃

響應時間：0.5S  0.5~30S可調

精度：±１％（標準條件下）

負載影響:0.2%(0~*大負載)

量程：*大２００００ＰＦ，*大１００ｍ（不同傳感器*大量程不同）

靜電火花防護（對傳感器）:10A(標準)

射頻防護:可內置濾波器

電器接口：３／４＂ＮＰＴ　可選Ｍ２０×1.５

分體電纜長度：7.6ｍ（標準），45.6ｍ（可選）

過程連接：ＮＰＴ鑼紋安裝（標準），法蘭安裝（可選）

外殼防護：ＩＰ６６

防爆區域等級：ＥｘiaIICT4

價格：較低

10 音叉式物位開關

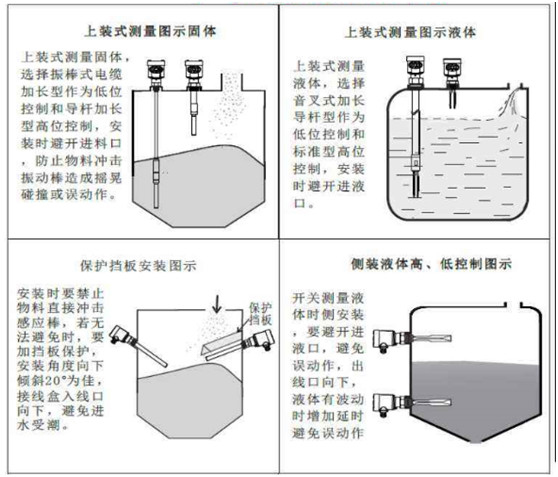

原理：當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。該產品可以對料罐的高低位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。它實用簡單、運行可靠、適應性強基本上是免維護的、音叉和輸出均有工作狀態，均用發光二*管指示，可依據習慣調整狀態指示。所有類型均有高或低故障報警模式和可選擇的儀表開關靈敏度。

種類及優缺點：

屬于接觸式液位計，應用范圍廣，適應性強，無需現場調教。

1 適應性強：被測介質不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響廣泛應用于自來水、礦泉水、紙漿、膠水、染料、泥漿、堿溶液、酸溶液、啤酒、飲料、石化、輕工、食品、水處理、可產生氣體的液體、流動性好的固體粉料或顆粒。

2 不需調校：由于音叉物位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種介質都不需要現場調校；

3 免于維護：由于音叉物位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投入適用便不需要維護。

但是音叉液位計只輸出開關量，只能負責對物位進行上、下限報警及控制，無法做到實時在線監測。而且側裝需對設備進行開孔。音叉在掛料或堆積污垢后導致音叉失靈，容易出現一直報警的現象。

技術參數：

供電電壓：DC 24V 或 AC 220V；

工作溫度：叉體 -40～150℃；

環境溫度：-20～70℃；

工作壓力：≤2MPa；

介質密度：≥ 0.7g/cm3；

輸出方式：繼電器輸出（AC 220V/5A,DC 28V/10A）；

輸出延時：1～50秒可調；

功率消耗：0.5W；

高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）；

電氣接口：M20×1.5；

過程連接：1″NPT螺紋安裝（標準，可選BSPT），法蘭安裝（可選）；

外殼防護：IP65；

防爆標志：Ex dⅡCT4。

價格：較低

11 雷達液位計

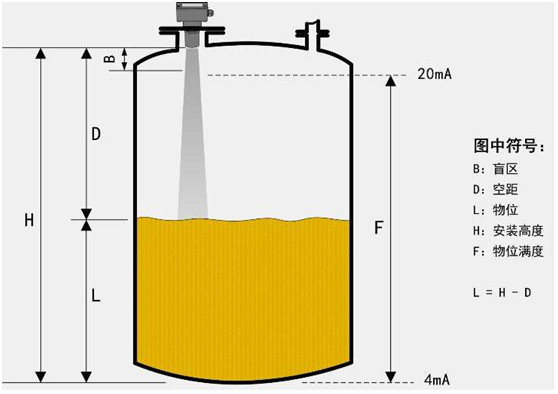

原理：雷達液位計屬于非接觸式液位計，它基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號，適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

種類及優缺點：常用的是頂裝的非接觸式液位計。在介質揮發性較強或罐體內干擾條件過多時，可以選用導波雷達。

選用雷達式液位計有以下必要條件：

儲液罐容積：對大型罐(10000～lO0000m)及比較大液化氣罐可選用性能較高液位計，中小罐可選用一般液位計；

(2)儲液罐用途：貿易罐應選用高精度液位計，中間罐可用一般液位計；

(3)液體液面特性：儲存粘度大的液體液面(如重油)時，應盡量采用與被測液體液面不接觸或少接觸類型的液位計，如雷達式、超聲波式和磁致伸縮液位計，輕油可采用一般液位計；

(4)用戶實際需要：如果用戶要求計量精度高而投資限制少，可以采用性能好的液位計，一般情況下，老罐區改造或更新可結合原有液位計使用保養情況考慮選型，盡量統一選型。

技術參數：

4-20mA/HART（四線）

導波雷達物位計

應用：液體、粉料、固體顆粒

測量范圍：30米

過程連接：螺紋、法蘭

過程溫度：-200-400°

過程壓力：-1.0-400bar

精度：<0.1%

頻率范圍：100MHZ－－1.8GHZ

防護等級：ExiaⅡC T6/IP67

信號輸出:4-20mA （兩線）

4-20mA/HART（兩線）

4-20mA/HART（四線）

DEC-LEDC3導波雷達物位計

應用：液體、粉料、固體顆粒

測量范圍：6米

過程連接：螺紋、法蘭

過程溫度：-40-250°

過程壓力：-1.0-20bar

精度：<0.1%

頻率范圍：100MHZ－－1.8GHZ

防護等級：ExiaⅡC T6/IP67

信號輸出:4-20mA/HART（兩線）

價格：高

12 超聲波液位計

原理：原理與雷達式液位計類似，應用場合與雷達式液位計也類似。在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收或超聲波接收器，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。相比于雷達式精度更低，價格也更低。

種類及優缺點：非接觸式液位計，有分體式和一體式。分體式相比一體式有更高的防護等級和耐用程度。一般用于更換不變，不易調試的場合。超聲波液位計可廣泛應用于粘稠介質，開放水池，大型儲罐內部，維護成本低，安裝維護方便，相比于接觸式液位計運行更可靠。但是不適用于揮發性較強，有霧氣的環境，以及液面有泡沫，真空，高溫高壓，蒸汽含量大的環境。測量精度相比雷達式液位計更差，測量范圍也更小，功耗和測量盲區更大，雷達式液位計可以適應更復雜的工況。但是超聲波液位計相比雷達式液位計價格更便宜。

技術參數：

量程范圍：5m，10m，15m，20m，30m，40m，50m，60m

測量精度：0.5%~1%

模擬輸出：2線制4-20mA輸出,4線制4-20mA輸出

數字輸出：可選RS485，RS232

繼電器輸出：可選擇AC250VAC 50Hz

環境溫度：顯示儀表-20-60℃，探頭-20-80℃

安裝尺寸：螺紋或法蘭

價格：適中
