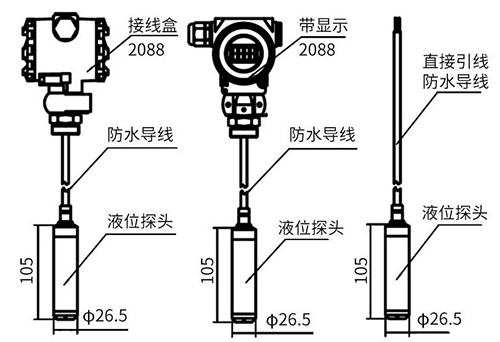

投入式液位計的結構圖

投入式液位計由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準(電流或電壓)信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。

投入式液位計結構組成

兩線制投入式液位計由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的塑料外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由陶瓷傳感器（附著在不銹鋼薄膜上）和電子元件將該壓差轉換成4～20mA輸出信號。
