橢圓齒輪流量計的分類應用及外形尺寸

橢圓齒輪流量計是容積式流量計的一種，特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，所以橢圓齒輪流量計一般也稱油表。橢圓齒輪流量計為純機械原理流量計，本安型適用各種危險場合，就地顯示和脈沖發迅器遠傳輸出功能，

橢圓齒輪流量計從材質上分為三種

LC-A鑄鐵的，用于各種油品及對鑄鐵不腐蝕液體介質的計量。

LC-E鑄鋼的，用于高壓、低腐蝕性介質的計量。

LC-B不銹鋼的，用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量。

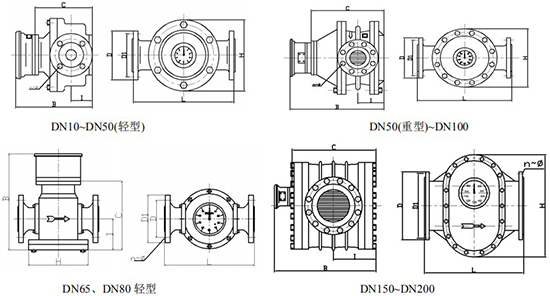

外形尺寸

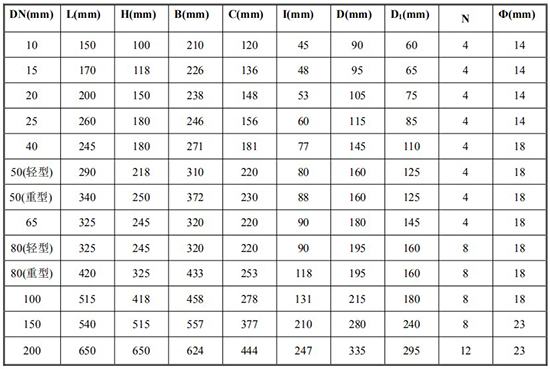

1 鑄鐵型橢圓齒輪流量計外形尺寸

型號：LC—A、LC—NA

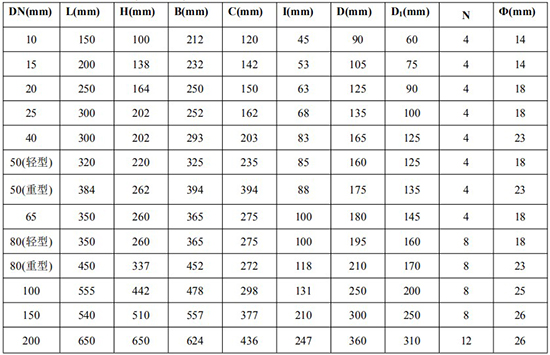

2 鑄鋼型外形尺寸

型號：LC—E、LC—NE、 (外形同上)

*DN10/DN50(輕型)/DN65/DN80(輕型)法蘭尺寸為 1.6MPa 標準；其余口徑為 6.4MPa 標準；

3 LC—B 型不銹鋼橢圓齒輪流量計外形尺寸(單位:mm)

*高溫型橢圓齒輪流量計外形尺寸：DN15~DN50（輕型），B 尺寸按上表數據加 100mm 熱延伸管；DN50 （重型）~DN200，B 尺寸按上表尺寸加160mm 熱延伸管，其余尺寸同上表相應尺寸。
