磁致伸縮液位計的安裝方法與注意事項

磁致伸縮液位計是現代儀器設備中不可或缺的元素，而其安裝對于確保儀器的準確性和穩定性具有至關重要的作用。然而，由于其安裝涉及到多個因素，因此需要對一些注意事項加以充分的了解，這樣才能更好地應對安裝過程中的問題。

*先，要選擇一個合適的安裝場所。磁致伸縮液位計的安裝位置應該盡可能靠近被測容器或管道，并且避免選址在潮濕、高溫或者強電磁場的環境中。另外，在選定場所之前還需要評估管道或者容器的幾何結構，以便確定磁致伸縮液位計的安裝方式和位置。

其次，需要杜絕磁性干擾。磁性環境對于磁致伸縮液位計的測量結果會產生重大影響，因此需要保證液位計的安裝場所遠離有磁性物質的區域。并且，還需要在安裝時切勿使用具有磁性的固定裝置和工具。

*后，需要嚴格按照安裝說明進行操作。磁致伸縮液位計存在一定的操作規程，需要在安裝前仔細閱讀并遵循其中的步驟。通常，磁致伸縮液位計需要在平穩的表面上進行安裝，并且在壓緊墊圈時需要遵循一定的力度和順序。此外，在安裝完成后還需要進行現場試驗，以確保儀器的正確性和穩定性。

總之，磁致伸縮液位計作為現代工業自動化監測與控制系統中的核心元素，其安裝對于保障系統準確性和精度至關重要。因此，在安裝磁致伸縮液位計時，需要考慮多個因素，嚴格按照安裝說明進行操作，才能確保該儀器的穩定性和可靠性。

磁致伸縮液位計安裝方法

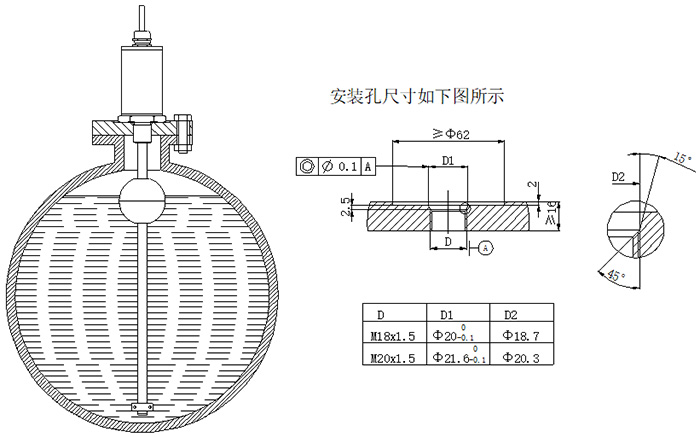

1.螺紋安裝

如圖所示，產品垂直安裝，安裝斜度不能大于5度；安裝浮球時，**(上)標記的半球應在液面之上；測桿兩端有測量死區；鎖緊環固定時下端與桿底端應平齊。

此種方式適用于大部分液罐測量，可選用廠家提供的連接法蘭或用戶特殊定制的法蘭，將液位傳感器安裝螺紋直接旋入法蘭中。

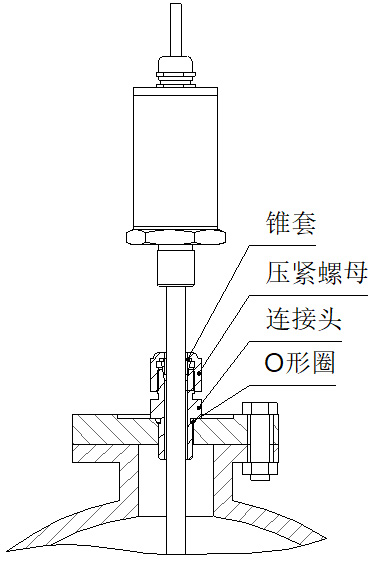

2.使用活動的連接頭安裝

此種方式適用于測量高度可調整的開罐與密封罐測量。

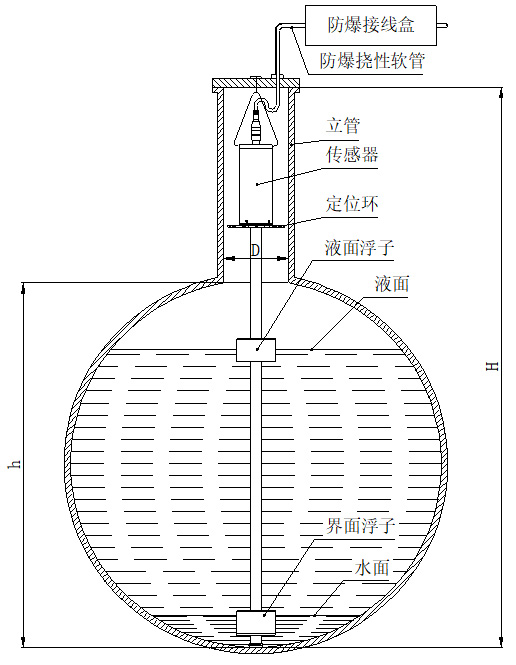

3.定位環安裝

傳感器測桿接觸罐底，依靠電子倉部的定位環防止傳感器擺動，傳感器電子倉及引出電纜在油罐內。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

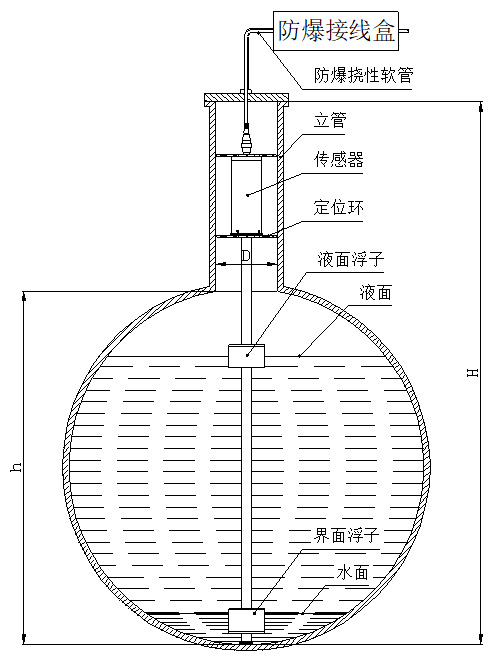

4.懸掛式安裝

傳感器被吊掛在罐口法蘭蓋下，測桿與罐底保持一定距離（2～5mm），依靠電子倉部的定位環防止傳感器擺動，傳感器電子倉及引出電纜在油罐內。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm
