dn50分體式電磁流量計接線圖
點擊次數：1778 發布時間：2021-12-28 09:35:50
一、dn50分體式電磁流量計接線前需要安裝注意事項
⑴ 內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。
⑵ 打開殼蓋前，須保證設備斷電至少10min。殼蓋的打開須由專業工程師或技術人員進行。
⑶ 防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。
⑷ 轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。

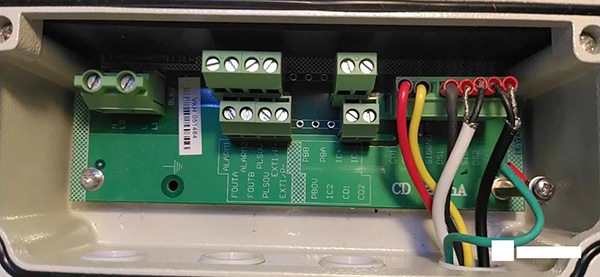

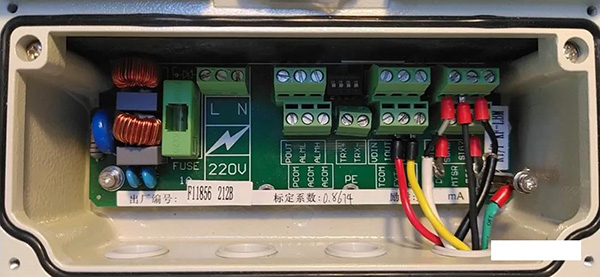

二、dn50分體式電磁流量計接線實拍圖

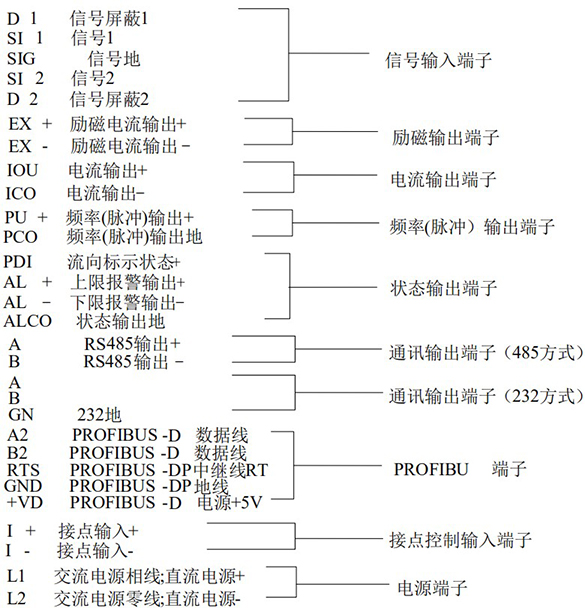

三、dn50分體式電磁流量計接線端子說明

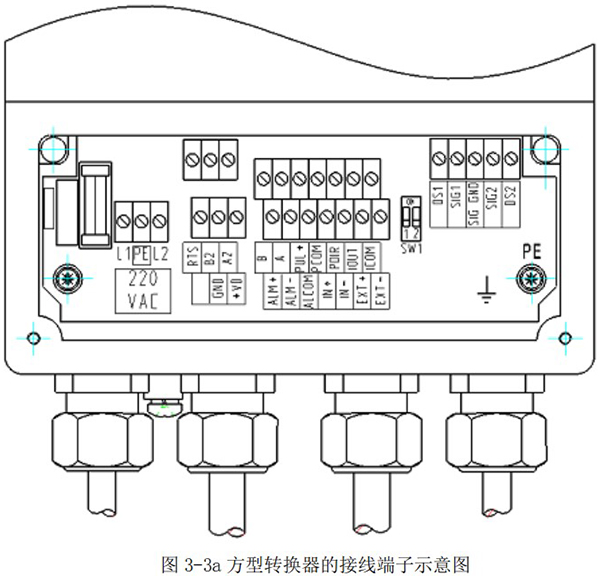

四、dn50分體式電磁流量計轉換器接線端子接線圖說明
dn50分體式電磁流量計接線端子分布圖

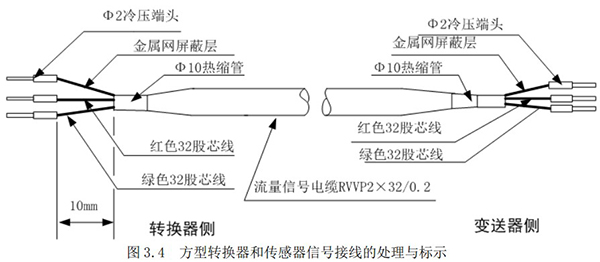

五、dn50分體式電磁流量計電纜結構示意圖
六、dn50分體式電磁流量計模擬量輸出
模擬量輸出分成兩種信號制：0~10mA和4~20mA信號制。使用時，用戶通過參數設置在兩種信號制中選擇一種即可。
模擬量電流輸出內部為24V供電，0~20mA信號制下，可驅動750Ω的負載電阻。
模擬量電流輸出對應流量的百分比流量，
IO=(測量值/滿量程值 )*電流量程+電流零點
對于0~10mA信號制，電流零點為0mA。
對于4~20mA信號制，電流零點為4mA。
因此，為提高輸出模擬量電流的分辨率，用戶應適當選擇流量計的量程。
流量計在出廠時，制造廠已將模擬量輸出的各參數校準好。一般情況下，不需要用戶再作調整。
