dn500電磁流量計的尺寸規格

點擊次數:2416 發布時間:2021-12-08 09:02:19

dn500電磁流量計外形和安裝尺寸,見表 2-4

注:除表 2-4 標準連接尺寸和公稱壓力以外,可依據用戶要求,根據用戶實際安裝位置尺寸,管道公稱壓力進行非標準設計和制造。

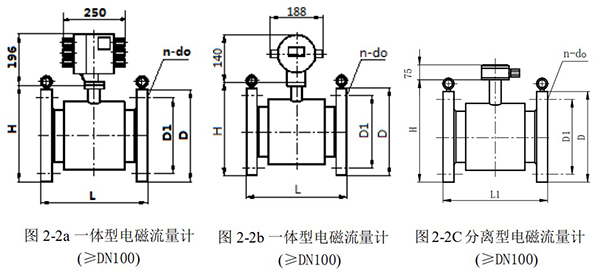

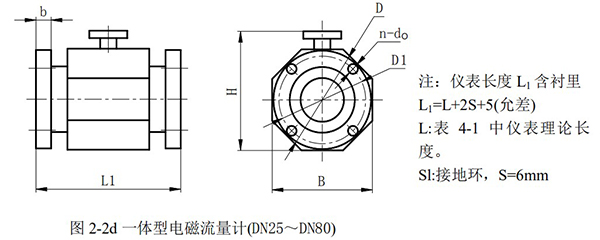

dn500電磁流量計(含傳感器)外形及連接尺寸(見圖 2-2,表 2-4)

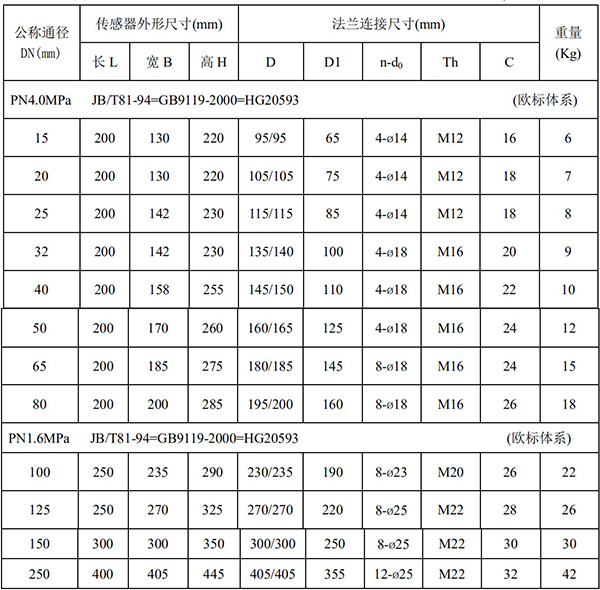

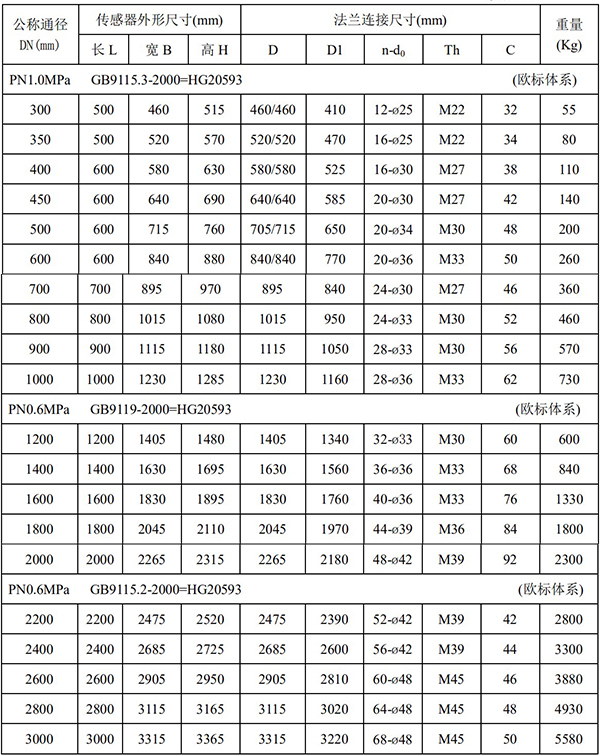

常用規格dn500電磁流量計外形尺寸和法蘭連接尺寸
