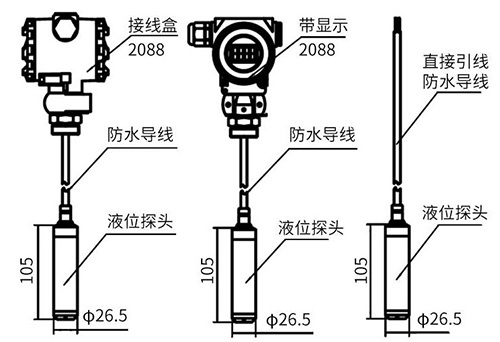

投入式壓力液位計結構圖

結構組成

兩線制投入式壓力液位計由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的塑料外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由陶瓷傳感器（附著在不銹鋼薄膜上）和電子元件將該壓差轉換成4～20mA輸出信號。



應用

投入式壓力液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。投入式壓力液位計的不銹鋼傳感器帶有可伸長的聚亞安酯外殼材料的電纜線，該投入式壓力液位計可選擇帶有重錨的傳感器，這種投入式壓力液位計應用在有波動或急流的液體環境中。
