面板式氣體流量計工作原理

什么是面板式氣體流量計？面板式氣體流量計特點有哪些？面板式氣體流量計工作原理是什么？面板式氣體流量計使用要求有哪些？



LZM面板式氣體流量計是一種以有機玻璃為主體的流量計，用來測量液體或氣體單相非脈動的流量。它的特點是外形美觀、重量輕、不易破裂、使用壽命長。我公司采用的流量計是一種以有機玻璃為主體的新型流量計，用來測量液體或氣體單相非脈動的流量。它的特點是外形美觀、重量輕、不易破裂、使用壽命長。 該系列流量計在水處理行業尤其是純水和凈水處理上廣泛應用。公稱通徑：LZM-15Z～LZM-25Z（DN15～DN25mm）LZM-4～LZM-25（DN4～DN25mm）。



1、當流體自下而上流經錐孔時，在浮子上下之間產生差壓，浮子在此差壓作用下上升，當使浮子上升的力與浮子所受的重力、浮力及黏性力三者合力相等時，浮子處平衡位置。因此流經流量計的流體的流量與浮子的上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。



2、流量計在安裝時應取出填充物，垂直安裝在無震動的面板或管道上。新裝管道在流量計安裝前應沖洗干凈。



3、流量計在使用時，應緩慢開啟閥門至全開，然后用閥門調節流量。



4、流量計的零部件材料：主體是有機玻璃；接咀是塑料ABS；浮子和導桿是不銹鋼；O型密封圈是硅橡膠。



5、流量計的工作壓力≤1MPa，工作溫度≤60℃。



6、對于面板式流量計有兩種系列，我們分別把它命名為L(zhǎng)ZM-和LZM-Z。對于在流量計中直接帶有流量調節閥的，我們把它命名為：LZM-T和LZM-ZT，測量范圍及外形尺寸與不帶流量調節閥的一樣。



7、本文中所用的有關計量單位：GPM-加侖/分鐘； LPM-升/分鐘；GPH-加侖/小時；LPH-升/小時； m3/h-立方米/小時。單位換算：1加侖（美） =3.785升；1立方米=1000升。



LZM面板式氣體流量計工作原理：

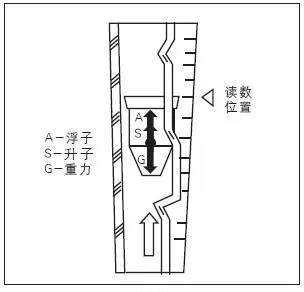

當流體自下而上流經錐孔時，在浮子上下之間產生差壓，浮子在差壓作用下上升，當使浮子上升的力與浮子所受的重力，浮力及粘性力三者合力相等時，浮子處平衡位置。因此流量計量計的流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作力流量量度。流量計的讀數按圖示的讀數位置讀取示值。



LZM面板式氣體流量計使用要求：

1、流量計應垂直安裝在無震動的面板或是管道上。新裝管道在流量計安裝前應沖洗干凈。

2、流量計在使用時，應緩慢開啟閥門至全開，然后用閥門調節流量，

3、流量計的工作壓力小于等于1MPA，工作溫度小于等于60度



LZM-JT系列面板式氣體流量計是LZM-系列流量計派生。主要為接頭是加長型，安裝時接咀處用六角螺母固定，其兩者測量范圍相同。
