柴油流量計廠家,橢圓齒輪柴油流量計

點擊次數:2187 發布時間:2020-11-06 07:06:14

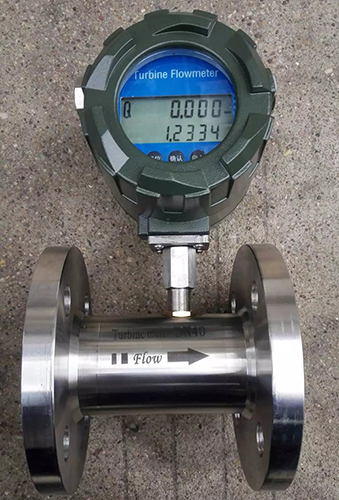

柴油流量計產品概述
LWGY渦輪流量計是速度式流量計中的主要種類,渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。它采用多葉片的轉子(渦輪)感受流體平均流速,從而且推導出流量或總量的儀表。引一般它由傳感器和顯示儀兩部分組成,也可做成整體式。

柴油流量計儀表類型
儀表型號 LWGYS-N LWGYS-A LWGYS-B LWGYS-C
信號輸出 脈沖 4-20mA 4-20mA/脈沖
供電電源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 鋰電池 24VDC±15%
精度等級 1.0~0.5級 1.0~0.5級 ? 1.0~0.5級
測量范圍 標準量程 標準量程 ? 標準量程或擴展量程
顯示器
通訊接口 可選RS485
通訊協議 Moubus HART
儀表材質 不銹鋼 不銹鋼 不銹鋼
防爆等級 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防護等級 IP60 IP65 IP65
整機功耗 < 1W < 1W < 1W
儀表通經 DN4~DN250 DN4~DN250 DN4~DN250
介質溫度 -20℃~120℃ -20℃~120℃ -20℃~120℃
環境溫度 -30℃~60℃ -30℃~60℃ -30℃~60℃

柴油流量計選型
型 號 說 明
LWGY─ /□ /□ /□ /□ /□ /□



4             4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h
6 6mm,標準量程0.1~0.6m3/h,寬量輪為0.06~0.6m3/h
10 10mm,標準量程0.2~1.2m3/h,寬量程為0.15~1.5m3/h
15 15mm,標準量程0.6~6m3/h寬量程為0.4~8m3/h
20 20mm,標準量程0.8~8m3/h,寬量程為0.4~8m3/h
25 25mm,標準量程1~10m3/h,寬量程為0.5~10m3/h
32 32mm,標準量程1.5~15m3/h,寬量程為0.8~15m3/h
40 40mm,標準量程2~20m3/h,寬量程為1~20m3/h
50 50mm,標準量程4~40m3/h,寬量程為2~40m3/h
65 65mm,標準量程7~70m3/h,寬量程為4~70m3/h
80 80mm,標準量程10~100m3/h,寬量程為5~100m3/h
100 100mm,標準量程20~200m3/h,寬量程為10~200m3/h
125 125mm,標準量程25~250m3/h,寬量程為13~250m3/h
150 150mm,標準量程30~300m3/h,寬量程為15~300m3/h
200 200mm,標準量程80~800m3/h,寬量程為40~800m3/h
類型 N +12V供電,脈沖輸出,高電平≥8V低電平≤0.8V
精度等級 05 精度0.5級
10 精度1.0級
渦輪
類型
W 寬量程渦輪
S 標準渦輪
材質 S 304不銹鋼
L 316(L)不銹鋼
防爆 N 無標記,為非防爆型
壓力等級 N 常規 (參照表2)
H(x) 高壓 (參照表2)
注:DN15~DN40常規為螺紋連接,如希望采用法蘭連接,請在“公稱通徑”后加“(FL)”
例如,選用一臺法蘭連接式非防爆型渦輪流量計測量水,需要脈沖信號輸出,管道為DN40,要求精度0.5級,304不銹鋼材質,儀表耐壓16MPa測量范圍為標準量程,其產品型號應為:LWGY-40(FL) /05/S/S/N/H16

柴油流量計產品特點
1、壓力損失小,葉輪具有防腐功能;
2、采用先進的超低功耗單片微機技術,整機功能強、功耗低、性能優越;
3、具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%;
4、儀表系數可由按鍵在線設置,并可顯示在LCD屏上,LCD屏直觀清晰,可靠性強;
5、采用EEPROM對累積流量、儀表系數掉電保護,保護時間大于10年;
6、采用高性能MCU中央處理器,完成數據采集處理顯示輸出、累積流量瞬時流量同屏顯示方便的人機界面實現, 以標準485形式進行數據傳輸;
7、采用全硬質合金(碳化鎢)屏蔽式懸臂梁結構軸承,集轉動軸承與壓力軸承于一體,大大提高了軸承壽命,并可在有少量泥沙與污物的介質中工作;
8、采用1Cr18Ni9Ti全不銹鋼結構,(渦輪采用2Cr13)防腐性能好;
9、容易維修,有自整流的結構,小型輕巧,結構簡單,可在短時間內將其組合拆開,內部清洗簡單;
10、有較強抗磁干擾和振動能力、性能可靠、壽命長;
11、下限流速低,測量范圍寬;
12、現場顯示型液晶屏顯示清晰直觀,功耗低,3V鋰電池供電可連續運行5年以上;
13、耐腐蝕,適用于酸堿溶液;

柴油流量計基本參數與技術性能
1、儀表口徑及連接方式:4、6、10、15、20、25、32、40采用螺紋連接,(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
2、精度等級:±1%R、±0.5%R
3、量程比:1:10;1:15;1:20
4、儀表材質:304不銹鋼、316(L)不銹鋼等
5、被測介質溫度(℃):-20~+120℃
6、環境條件:溫度-10~+55℃,相對濕度5%~90%,大氣壓力86~106Kpa
7、輸出信號:脈沖頻率信號,低電平≤0.8V 高電平≥8V,4-20MA電流信號
8、供電電源:+12VDC 、+24VDC、內部鋰電池供電(可選)
9、信號傳輸線:STVPV3×0.3(三線制),4-20MA(兩線制)
10、傳輸距離:≤1000m
11、信號線接口:豪斯曼接頭
12、防爆等級:內部鋰電池供電為防爆型
13、防護等級:IP65
