智能柴油流量計

智能柴油流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LC
  • 測量范圍:0.04-1000m3/h
  • 精度等級:0.5%
  • 公稱通徑:DN10-DN200
  • 適用介質:柴油 原油 工業油
  • 工作壓力:1.6-6.3Mpa
  • 工作溫度:-10-100℃
  • 供電方式:24VDC
  • 訂貨號:ACO735838MBZ

智能柴油流量計產品概述
lc橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表,是計量流經管道內液體流量總和的容積式流量計。lc橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構,顯示表頭具有顯示累積流量、瞬時流量及回零功能,可實現現場顯示和遠傳控制。對于不同的測量介質酸、堿、有機液、油品、食品等,流量計可以選用不同的材料鑄鋼、不銹鋼和316制造,適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的流量積算儀等儀表配套,便于集中檢測,輸出標準信號,作自動控制和數據處理等用,并可直接與計算機聯網。

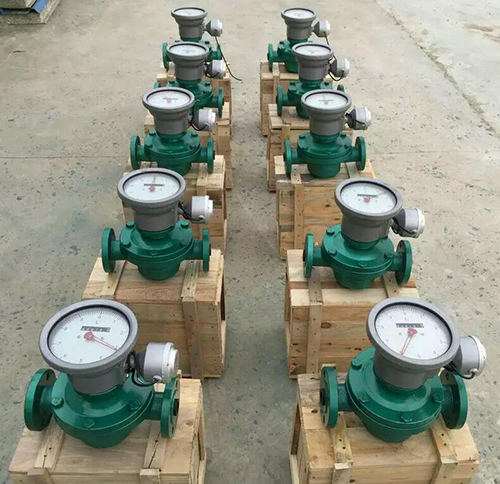

智能柴油流量計產品圖


智能柴油流量計產品特點
1、測量精度較高:0.2級與0.5級;
2、機構簡單、堅固、運行可靠;
3、特別適合于測量粘度較高的介質,而且對被測量液體粘度的變化不敏感;
4、安裝容易。流量計前后不需直管段,即使流量計靠近閥門、彎管、縮管、擴大管,也無需加裝直管段。
5、廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、lc橢圓齒輪流量計用于高壓、低腐蝕性介質的計量
7、廣泛用于有較強腐蝕性液體介質,如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死,在流量計的上游必須安裝過濾器
9、防爆等級:ExiaIICT6

智能柴油流量計的主要技術參數
表頭顯示:指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出
儀表型號:LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示
測量介質:液體、各種油品
口徑規格:10---200
流量測量范圍:0.04-340 m3/h
測量精度:0.5級 0.2級
被測介質溫度:-20℃-100℃ ,*高+200℃
工作壓力:1.6MPa 2.5MPa 6.4MPa
輸出信號:脈沖、4--20mA、RS485
通訊類型:RS485
電源:DC12V ---DC24V
安裝方式:法蘭連接、螺紋連接
防爆等級:ExiaIIBT4
防護等級:IP65

智能柴油流量計的結構及工作原理
1、結構
lc橢圓齒輪流量計由流量變送器和計數機構組成,變送器與計數機構之間加裝散熱器,則構成高溫型流量計。
1、計數器;2發信器;3、精度調節器(DN50以上使用);4、密封聯軸器;5、前蓋;6、蓋板;7、橢圓齒輪;8、殼體;9、后蓋。
智能柴油流量計結構圖
2、原理
測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成,橢圓齒輪在被測介質的壓差△p=pl-p2的作用下,產生作用力矩使其轉動。在所示位置時,由于P1>P2,在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動,把輪A和殼體間的半月形容積內的介質排至出口,并帶動輪B作逆時針方向轉動,這時A為主動輪,B為從動輪,在上所示為中間位置,A和B均為主動輪;而在上所示位置,P1和P2作用在A輪上的合力矩為零,作用在B輪上的合力矩使B輪作逆時針方向轉動,并把已吸入半月形容積內的介質排至出口,這時B為主動輪,A為從動輪,與上所示情況剛好相反。如此往復循環,輪A和輪B互相交替地由一個帶動另一個轉動,將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然,圖上、(b)、(c)所示,僅僅表示橢圓齒輪轉動了1/4周的情況,而其所排出的被測介質為一個半月形容積。所以,橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍,則通過齒輪流量計的體積流量Q為:Q=4nυ0
式中:n--橢圓齒輪的旋轉頻率(轉/秒);υ0--半月形部分的容積(貝).
這樣,在齒輪流量計的半月形容積υ0一定的條件下,只要測出橢圓齒輪的旋轉速度n,便可知道被測介質的流量。
智能柴油流量計工作原理圖

智能柴油流量計流量范圍
智能柴油流量計流量范圍對照表

智能柴油流量計型譜
智能柴油流量計型譜對照表


智能柴油流量計的安裝與使用
1、安裝
(1)lc橢圓齒輪流量計在安裝前應清潔管道。若液體內含有固體顆粒,則必須在管道上游加裝過濾器;若含氣體應安裝排氣裝置。
(2)lc橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時,應使流量計的橢圓齒輪轉動軸與地面平行。
2、使用
(1)按照要求正確安裝后的lc橢圓齒輪流量計,使用時即可保證足夠的精度,通常累計值的精度可達0.5級,是一種較為準確的流量計量儀表。但是,如果使用時被測介質的流量過小,儀表的泄漏誤差的影響就會突出,不能再保證足夠的測量精度。因此,不同型號規格的lc橢圓齒輪流量計對*小使用流量有一允許值,只有當實際被測流量大于該下限流量允許值時,測量精度才能得到保證。
(2)使用lc橢圓齒輪流量計要注意被測介質的溫度不能過高,否則不僅會增加測量誤差,而且有使齒輪發生卡死的可能。為此,lc橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。
長期使用后的lc橢圓齒輪流量計,其內部的齒輪會被腐蝕和磨損,從而影響測量精度。因此,要經常注意觀察,并定期拆下進行檢查,若條件允許*好定期進行標定。
智能柴油流量計安裝使用示意圖
智能柴油流量計安裝使用示意圖
智能柴油流量計工作現場圖
