氣體智能渦輪流量計

氣體智能渦輪流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-LWGQ
  • 測量范圍：2-6000m3/h
  • 精度等級：1.0級、1.5級
  • 公稱通徑：DN20-DN300
  • 適用介質：天然氣、液化氣
  • 工作壓力：1.6MPa
  • 工作溫度：-20℃～+80℃
  • 供電方式：24VDC 3.6V鋰電池
  • 訂貨號：LXS416637MLA
氣體智能渦輪流量計概述
LWQ系列渦輪流量計是吸取了國內外流量儀表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高 精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣 體等氣體的計量。
該產品經**防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備*1部：通用要求》，GB38362.2-2000《爆炸性氣 體環境用電氣設備*2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備*4部分：本質安全“i”》標準檢驗合格，防爆標志為 ExdⅡBT6（隔爆型）、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。

氣體智能渦輪流量計產品圖


氣體智能渦輪流量計產品特點
可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
1、氣體渦輪流量計采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
2、采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
3、采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
4、按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5、采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
6、流量計表頭可180°旋轉，安裝使用簡單方便。
7、高精確度，一般可達±1.5%R、±1.0%R。
8、重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
9、智能渦輪流量計可檢測被測氣體的溫度、壓力和流量，能進行自動跟蹤補償，并顯示標準狀態下（Pn=101.325Kpa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。


氣體智能渦輪流量計技術參數

執行標準

封閉式管道中氣體流量的測量-氣體渦輪流量計（GB/T8940-2003）

儀表口徑及連接方式

25、40、50、65、80、100、125、150、200、250、300采用法蘭連接

25、40、50可采用螺紋連接

精度等級

±1.5%R（±1%R需特制）*

量程比

1:10；1:20；1:30

儀表材質

表體：304不銹鋼或鑄鋁；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁

使用條件

介質溫度：-20℃～+80℃    環境溫度：-30℃~+60℃

相對濕度：5%～90%       大氣壓力：86～106KPa

工作電源

A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示。

整機功耗

A.外電源：＜1W；

B.內電源：平均功耗≤1W，可聯系使用三年以上。

輸出信號功能

脈沖信號①、4 ~ 20mADC電流信號②、控制信號③

通訊輸出功能

RS485通訊④

實時記錄功能⑤

起停記錄、日記錄、定時間間隔記錄

信號線接口

內螺紋M20×1.5或其他

防爆等級

ExdIIBT6或ExdIICT4

防護等級

IP65


氣體智能渦輪流量計測量范圍及工作壓力

公稱通徑

（mm）

型號

標準量程

（m3/h）

擴展量程

（m3/h）

耐壓等級

（MPa）

特制高壓等級

（MPa）

安裝方式

DN25

LWQ-25□

S

2.5-25

W

4-40

1.6

2.5,4.0

法蘭（螺紋）

DN40

LWQ-40□

S

5-50

W

6-60

1.6

2.5,4.0

法蘭（螺紋）

DN50

LWQ-50□

S1

6-65

W1

5-70

1.6

2.5,4.0

法蘭

S2

10-100

W2

8-100

DN65

LWQ-65□

S

15-200

W

10-200

1.6

2.5,4.0

法蘭

DN80

LWQ-80□

S1

13-250

W

10-160

1.6

2.5,4.0

法蘭

S2

20-400

DN100

LWQ-100□

S1

20-400

W

13-250

1.6

2.5

法蘭

S2

32-650

DN125

LWQ-125□

S

20-800

W

20-800

1.6

2.5

法蘭

DN150

LWQ-150□

S1

32-650

W

80-1600

1.6

2.5

法蘭

S2

50-1000

50-1200

DN200

LWQ-200□

S1

150-2000

W

50-1000

1.6

--

法蘭

S2

130-2500

DN250

LWQ-250□

S1

130-2500

W

80-1600

1.6

--

法蘭

S2

200-4000

DN300

LWQ-300□

S

200-4000

W1

130-2500

1.6

--

法蘭

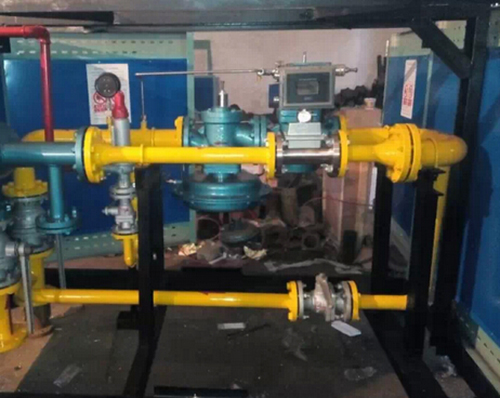

氣體智能渦輪流量計工作現場圖
