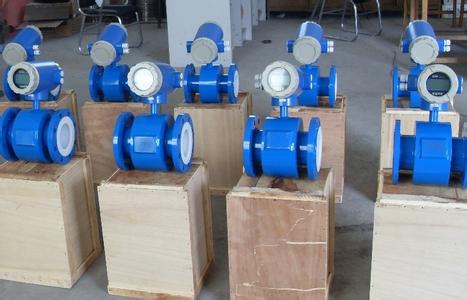

消毒水流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：DDF200203XXV
消毒水流量計產品概述
電磁流量計是一種根據法拉*電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在流量計上采用CAN現場總線，屬?lài)?guó)內*創，技術達到國內**水平。 分體式流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。分體型流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。儀表結構簡單、可靠，無可動部件，工作壽命長。無截流阻流部件，不存在壓力損失和流體堵塞現象。測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電*材料的不同組合可適應不同介質的需要。
消毒水流量計性能特點
1、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2、測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命*長。
3、由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4、傳感器部分只有內襯和電*與被測液體接觸，只要合理選擇電*和內襯材料，即可耐腐蝕和耐磨損。
5、LDE轉換器采用國際*新*先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
消毒水流量計技術參數
1、執行標準：JB／T 9248-1999；
2、公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；
3、*高流速：15m／s；
4、精確度：DNl5-DN600 示值的±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)，DN700-DN3000 示值的±0.5％(流速≥0.8m／s)；±4mm／s(流速<0.8m／s)；
5、流體電導率：≥5uS／cm；
6、公稱壓力：DNl5～DN150 4.0MPa，DNl5～DN600 1.6MPa，DN200～DN1000 1.0MPa，DN700～DN3000 0.6MPa，特殊訂貨 6.3、10MPa；
7、環境溫度：傳感器 -25℃- 60℃，轉換器及一體型 -10℃- 60℃；
8、襯里材料：聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA；
9、*高流體溫度一體型：70℃；
*高流體溫度分離型：聚氯丁橡膠襯里 80℃；120℃（訂貨時注明），聚氨酯襯里 80℃，聚四氟乙烯襯里 100℃；150℃（訂貨時注明），聚全氟乙丙烯（F46） 100℃；150℃（訂貨時注明），加網PFA 100℃；150℃（訂貨時注明）；
10、信號電*和接地電*材料：不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢；
11、電*刮刀機構：DN300-DN3000；
12、連接法蘭材料：碳鋼；
13、接地法蘭材料：不銹鋼1Crl8Ni9Ti；
14、進口保護法蘭材料：DN65-DNl50 不銹鋼1Crl8Ni9Ti，DN200～DNl600 碳鋼十不銹鋼1Crl8Ni9Ti；
15、外殼防護：DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 IP65或IP68，其他傳感器、一體型流量計和分離型轉換器 IP65；
16、間距（分離型）：轉換器距離傳感器一般不超過100m；
消毒水流量計*大流量和*小流量必須符合下表中的數
| 口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
| φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～1762.5 | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
◆實際*高工作壓力必須小于流量計的額定工作壓力。
◆*高工作溫度和*低溫度必須符合流量計規定的溫度要求。
◆確定是否有負壓情況存在。
您可以根據上表中的流量選擇相應的流量計，若所選擇的流量計的內徑與現在工藝管道的內徑不符，應進行縮管或擴管。
◆若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。
◆從產品價格考慮，可以選擇較小口徑的流量計，相對減少投資。
◆測潔凈水時，經濟流速時1.5－3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲?－4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨◆耗性流體時，應適當降低流速，1.0－2m/s為宜，以降低對內襯和電*地磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。
消毒水流量計襯里的選擇
| 襯里材料 | 主要性能 | *高介質溫度 | 適用范圍 | |
| 一體型 | 分離型 | |||
| 聚四氟乙烯（F4） | 是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ （需特殊訂貨） | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
| 聚全氟乙丙烯（F46） | 同F(xiàn)4，耐磨性、抗負壓能力高于F4。 | 同上 | ||
| 聚氟合乙烯（Fs） | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | ||
| 聚氯丁橡膠 | 1、有*好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ （需特殊訂貨） | 水、污水（污水流量計）、弱磨損性的泥漿礦漿。 | |
| 聚氨酯橡膠 |
1、耐磨性能*強。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
消毒水流量計電*的選擇
| 電*材料 | 耐蝕及耐磨性能 |
| 不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
| 哈氏合金B(yǎng) | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
| 鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。 |
| 鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。 |
| 鉑／鈦合金 | 幾乎能耐一切化學介質，但不適用于王水和銨鹽。 |
| 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
| 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
消毒水流量計型譜
| 型號 | 口徑 | ||||||||
| KMLD | 15~2600 | ||||||||
| 代號 | 安裝形式 | ||||||||
| Y | 一體式 | ||||||||
| F | 分體式 | ||||||||
| 代號 | 轉換器型號 | ||||||||
| ZA | 圓形 | ||||||||
| ZB | 方形 | ||||||||
| 代號 | 輸出信號 | ||||||||
| I.4 | 4~20mA | ||||||||
| f | 頻率 1KHz | ||||||||
| Rs | 串行通訊（485） | ||||||||
| C | 控制輸出 | ||||||||
| 代號 | 防爆要求 | ||||||||
| N | 無防爆 | ||||||||
| EX | 防爆（僅適用于分體式） | ||||||||
| 代號 | 介質溫度 | ||||||||
| T1 | ≤65℃ | ||||||||
| T2 | ≤120℃ | ||||||||
| T3 | ≤180℃（僅適用于分體式） | ||||||||
| 代號 | 內襯材質 | ||||||||
| NE | 氯丁橡膠（≤65℃） | ||||||||
| PTFE | 聚四氟乙烯（≤189℃） | ||||||||
| PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代號 | 電*材質 | ||||||||
| 316L | 不銹鋼 | ||||||||
| HC | 哈氏合金C | ||||||||
| HB | 哈氏合金B(yǎng) | ||||||||
| Ti | 鈦 | ||||||||
| Ta | 鉭 | ||||||||
消毒水流量計如何在管道上安裝
流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的*高點和垂直向下處；
流量計應安裝在管道上上升處；
在開口排放管道安裝，應安裝在管道的較低處；
若管道落差超過5m時，在傳感器的下游安裝排氣閥；
應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；
流量計絕對不能安裝在泵的進出口處，應安裝在泵的出口處；
