螺釘式熱電偶

螺釘式熱電偶產品概述

壓簧固定式熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼，以提高測量的可靠性和準確性。它與顯示儀表等配套使用，可直接測量 0~400 ℃范圍內的溫度。壓簧固定熱電偶安裝是將其固定在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，*后擰上鎖緊卡套。

螺釘式熱電偶結構原理

壓簧式熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量?jī)x表的聯接方法均與一般熱電偶相同。

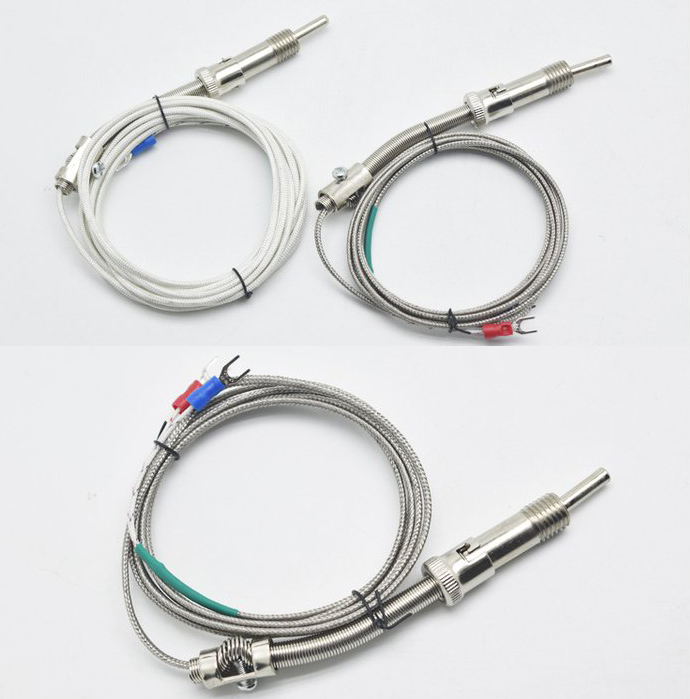

壓簧式熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。

螺釘式熱電偶安裝方法

壓簧式熱電偶的安裝方法，固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，*后擰上鎖緊卡套。

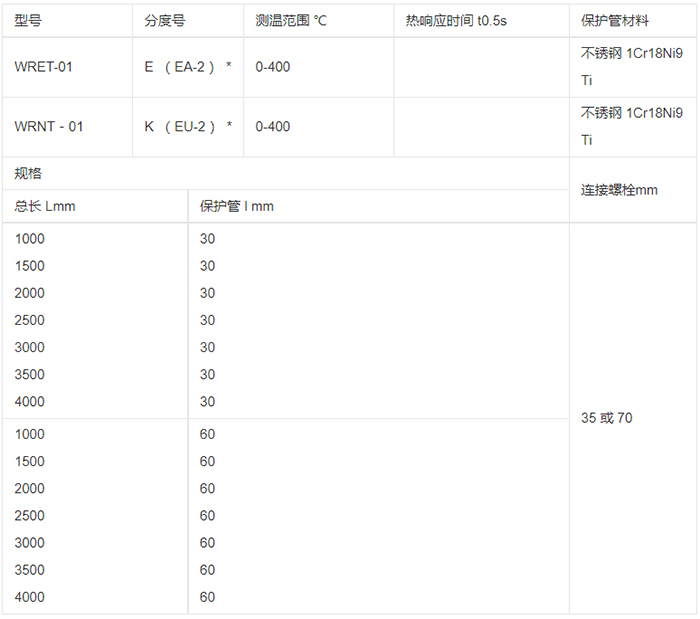

螺釘式熱電偶型號規格
