電接點壓力表及壓力開關的工作原理

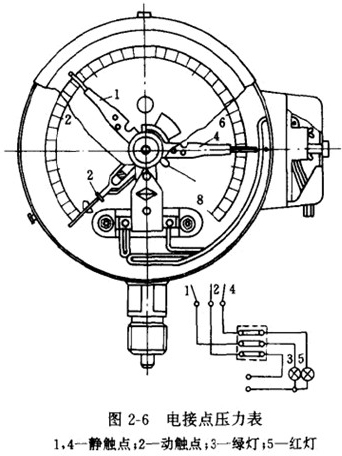

電接點壓力表是在彈簧管式壓力表上附加電接點而構成的位式作用傳感器。指示部分的結構和普通壓力喪完全相同，但增加兩對電接點分別提供上、下限報普信號。上、下限的壓力值可以調整.當指針到達報警上限壓力時.上限電接點動作.發出報苦信號。壓力超過報警上限時，電接點保待在報警狀態，而指針仍然能指示壓力。下限電接點的動作原理也一樣.這種電接點壓力表把指示和位式信號功能結合在一起，比較方便而實用。外形直徑和普通壓力表相近，價格也相差無幾。但厚度稍大。

需要注意的是.電接點的通斷由壓力表指針帶動.所以開閉動作緩慢。如果接點上的電流過大或是有感住負載的直流.就會在斷開瞬間產生火花而損壞接點。所以應該用低電壓小電流，必要時外加放大電路。

壓力開關也叫“壓力信號器”，是不帶指示的位式壓力傳感器。通常由波紋管的變形位移決定電接點的通斷.其效果與繼電器相似.故也有“壓力繼電器’之稱。

壓力開關上的電接點常有加速動作的彈性元件。使其開閉迅速而徹底。但這往往會加大切換差。

壓力開關只有一對電接點.只能在一個設定的壓力伍下動作，設定值是可以調整的。

由于壓力開關簡單可靠.有一定的杭震能力.平時無需維護，常用在壓氣機自動控制上。當儲氣罐的壓力下降到設定的下限值時，自動接通電裸進行補氣。這種悄況下，利用它的切換差.在氣壓升高到一定程度后自動斷電，免得數筑啟動。

雖然壓力開關里的電接點允許電流較大，但也不能用于控制大功率設備，必要時可借助于交流接觸器或晶閘管與之配合。
