鍋爐管道流量計正確安裝

超聲波探頭共有插入式、V方式和Z方式三種安裝方式。

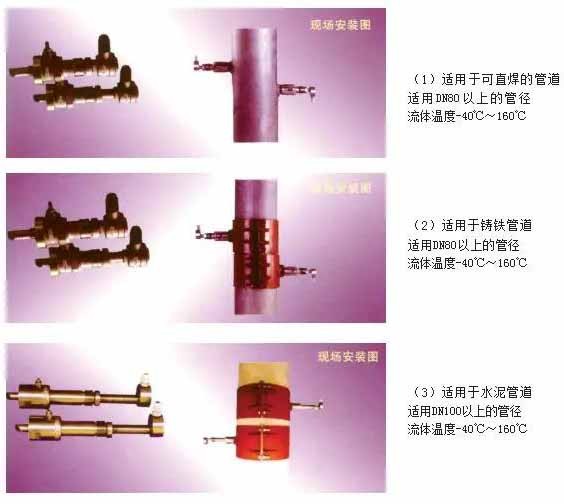

插入式安裝探頭一般用Z方式——適用于（1）管道內壁銹蝕或結垢嚴重；（2）鋼管內襯沙漿水泥等；（3）水泥管；（4）鑄鐵管等。

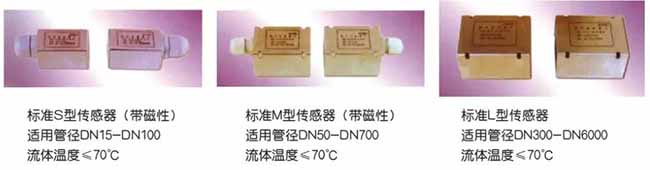

外貼式安裝探頭有V方式和Z方式兩種——

（1）V方式（聲波反射式）：當管道為新管道，內無污垢銹蝕現象，且管徑較小，DN≤150時，建議采用V方式安裝探頭。

（2）Z方式（聲波直傳式）：當管道為新管道，內無結垢銹蝕現象，且管徑較大，DN>200時，建議采用Z方式安裝探頭。

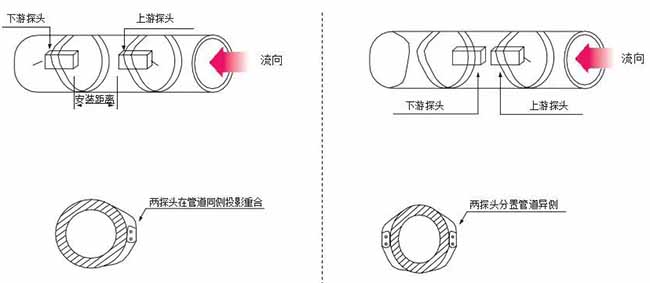

V方式和Z方式（左為V，右為Z）如下圖所示：

測量點的正確設置

鍋爐管道流量計的安裝為保證測量精度，測量點應選擇在直管段部分。一般應遵循下列原則：

1、選擇充滿液體的直管段，如管路的垂直段（流向由下向上為宜）或充滿液體的水平管道（整個管路中*低處為宜），在安裝與測量過程中，不得出現非滿管情況；

2、測量點應選在探頭上游有大于10D和下游有5D直管段處；

3、測量點選擇應盡可能遠離泵，閥門等設備，避免其對測量的干擾；

4、測量點選擇應盡可能遠離大功率電臺，強磁場干擾源等；

5、充分考慮管內結垢狀況，選擇無結垢的管段進行測量。結垢嚴重時，應選擇插入式探頭。

6、選擇管路的管材應均勻密實、易于超聲波的傳播；

7、管段初步安裝位置選擇好后，用手砂輪或鋼銼將金屬管表面打磨3倍的探頭面積（約100mm范圍），去掉銹跡油漆，使管壁表面光滑平整，（注意：表面應光澤均勻，無起伏不平，與原管道有同樣的弧度，切忌將安裝點打磨成平面）*后用酒精或汽油清洗干凈。
