液體流量計的安裝方法

點擊次數:1481 發布時間:2021-11-24 09:19:22

液體流量計簡單說是由流量傳感器變送器組成的。液體流量計的安裝要求是一定要安裝在管路的*低點或者管路的垂直段,但是一定是在滿管的情況下,對直管段要求是前5D后3D,這樣才能保證液體流量計的使用和對精度的要求。


1.對外部環境的要求

1.1 液體流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安裝時,須有隔熱、通風的措施。

1.2 液體流量計*好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽暴曬,須有防潮和防曬措施。

1.3 液體流量計應避免安裝在含有腐蝕性氣體的環境中,必須安裝時,須有通風措施。

1.4 為了安裝、維護、保養方便,在液體流量計周圍需有充裕的安裝空間。

1.5 液體流量計安裝場所應避免有磁場及強振動源,如管道振動大,在流量計兩邊應有固定管道的支座。


2.管道式液體流量計

2.1 對直段的要求

為了改善渦流與流場畸變的影響,流量計安裝的前、后直管段長度有一定要求,否則會影響測量精度(也可安裝整流器,盡量避免在靠近調節閥和半開閥門之后安裝)。


2.2 對工藝管的要求

液體流量計對安裝點的上、下游工藝管有一定的要求,否則影響測量精度。

a.上、下游工藝管的內徑與傳感器的內徑相同,并應滿足:0.98DN≤D≤1.05DN(式中DN:傳感器內徑,D:工藝管內徑)

b.工藝管與傳感器必須同心,同軸偏差應不大于0.05DN


2.3 旁通管的要求

為了方便檢修液體流量計,*好為流量計安裝旁通管,另外,對重污染流體及流量計需清而流體不能停止的,必須安裝旁通管。

a.方便流量計的檢修

b.對重污染流體必須安裝

c.流體不能停止而流量計需清洗


3.插入式液體流量計安裝要求

3.1 對直管段的要求

入口/出口直管段:入口應≥10×DN;出口應≥5×DN


3.2 對接地點要求

為了使儀表可靠的工作,提高測量精度,不受外界寄生電勢的干擾/傳感器應有良好的接地,接地電阻小于10.(若金屬管道接地良好時,無須專設接地裝置)

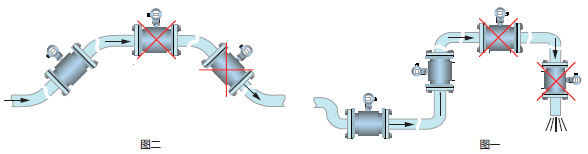

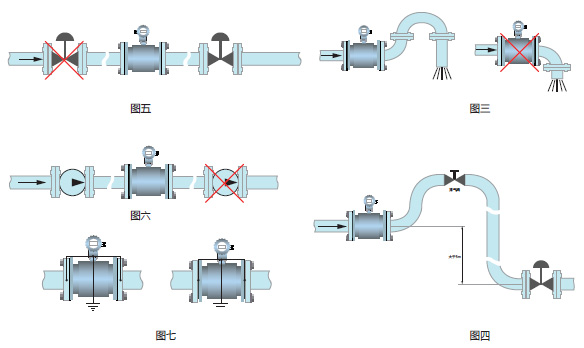

3.3 對安裝位置要求如圖所示

插入液體流量計根據現場管路情況不一,不加裝球閥的流量計,應在不帶壓倒管路上安裝(即不帶壓安裝可選擇不加裝球閥的流量計),在管道上開孔直徑50,準備把連接焊管焊接在管道的開孔上;對于要求不斷流裝卸或不允許介質溢出的場合,須加裝球閥,即選擇帶球閥結構的插入式液體流量計;在管道上開孔直徑50,準備把連接焊管焊接在管道的開孔上。


液體流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時則應采取一些措施以穩定流速分布,增加前后直管段的長度、采用一個流量穩定、減少測量點的截面。
