混合煤氣流量計

點擊次數:1552 發布時間:2020-11-06 07:51:47
混合煤氣流量計產品概述
LUGB系列智能型渦街流量計是利用液體振動原理而開發的一種新型流量計,廣泛應用在石油、化工、冶金、造紙等行業流體的計量,該流量計無可動部件,可靠性強、精度高、壽命長,可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響,同時不堵、不卡、不易結垢、耐高溫、高壓,安全防爆,適用于惡劣環境。渦街流量計分一體化顯示和遠傳顯示,并可輸出脈沖信號或電流信號與微機聯網。

混合煤氣流量計產品特點
1、雙排液晶同時顯示累計流量和瞬時流量;
2、內部鋰電池供電,無需外部電源;
3、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
4、傳感器內無可動部件,結構簡單而牢固,壓損小、維擴量小、使用壽命長。
5、精度等級:液體,指示值的±1.0%;氣體,指示值的±1.0%;蒸汽,指示值的±1.5%。
6、輸出信號:a.oc門脈沖輸出; b.電流4-20ma(兩線制/三線制)。
7、電源電壓:+24vdc(需要信號輸出時提供)。
8、介質溫度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;

混合煤氣流量計參數
1、產品名稱:渦街流量計
2、適用介質:空氣,氧氣,氮氣,氫氣,壓縮氣體的流量計量
3、管徑(DN) :DN15~DN300mm至更大
4、公稱壓力:0.6~4MPa (指連接法蘭公稱壓力,非介質的工作壓力)
5、工況溫度:-20~+80℃(需更高溫度請與工廠聯系)
6、測量精度:±1.5%FS
7、量程范圍:1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
8、殼體材質:碳鋼;不銹鋼;
9、供電方式:內置3.6VDC鋰電池(可用兩年);外供24VDC;
10、輸出信號:4~20mA二線制;脈沖0~1000HZ;RS485
11、防護等級:IP65;IP67
12、防爆標志:本安型ExiallCT4;隔爆型ExdllCT4
13、表頭顯示:累積流量;瞬時流量;滿量程百分比;工況壓力;工況溫度;故障自檢
14、連接方式:管道法蘭式(DN15-300mm);插入式(DN100- N6000mm至更大)。
15、安裝要求:可水平、垂直安裝;前后直管道應滿足前10D后5D(D公稱通徑)
16、特殊連接:螺紋式;對夾式;

混合煤氣流量計產品型譜
代號 通徑 流量范圍㎡/h
LU-25 DN25 1~10(液體) 25~60(氣體) 蒸汽流量請查看說明書,DN300以上推薦使用插入式渦街流量計
LU-32 DN32 1.5~18(液體) 15~150(氣體)
LU-40 DN40 2.2~27(液體) 22.6~150(氣體)
LU-50 DN50 4~55(液體) 35~350(氣體)
LU-80 DN80 9~135(液體) 90~900(氣體)
LU-100 DN100 14~200(液體) 140~1400(氣體)
LU-150 DN150 32~480(液體) 300~3000(氣體)
LU-200 DN200 56~800(液體) 550~5500(氣體)
  代號 功能1
N 無溫壓補償
Y 有溫壓補償
  代號 輸出型號
F1 4-20mA輸出(二線制)
F2 4-20mA輸出(三線制)
F3 RS485通訊接口
  代號 被測介質
J1 液體
J2 氣體
J3 蒸汽
  代號 連接方式
L1 法蘭卡裝式
L2 法蘭連接式
  代號 功能2
E1 1.0級
E2 1.5級
T1 常溫
T2 高溫
T3 蒸汽
P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
D1 內部3.6V供電
D2 DC24V供電
B1 不銹鋼
B2 碳鋼

混合煤氣流量計的安裝要求
1、合理選擇安裝場所和環境。避開強電力設備,高頻設備,強電源開關設備;避開高溫熱源和輻射源的影響,避開強烈震動場所和強腐蝕 環境等,同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。若傳感器安裝點的上游在同一平面上有二個90°彎頭,則:上游直管段≥25D,下游直管段≥5D 。若傳感器安裝點的上游在不同平面上有二個90°彎頭,則:上游直管段≥40D,下游直管段≥5D 。調節閥應安裝在傳感器的下游5D以外處,若必須安裝在傳感器的上游,傳感器上游直管段應不小于50D,下游應有不小于5D。
3、安裝點上下游的配管應與傳感器同心,同軸偏差應不小于0.5DN。
4、管道采取減振動措施。傳感器盡量避免安裝在振動較強的管道上,特別是橫向振動。若不得已要安裝時,必須采取減振措施,在傳感器的上下游2D處分別設置管道緊固裝置,并加防振墊。
5.在水平管道上安裝是流量傳感器*常用的安裝方式。測量氣體流量時,若被測氣體中含有少量的液體,傳感器應安裝在管線的較高處。測量液體流量時,若被測液體中含有少量的氣體,傳感器應安裝在管線的較低處。
6.傳感器在垂直管道的安裝。測量氣體流量時,傳感器可以安裝在垂直管道上,流向不限。若被測氣體中含有少量的液體,氣體流向應由下向上。測量液體流量時,液體流向應由下向上:這樣不會將液體重量額外附加在探頭上。
7、傳感器在水平管道的側裝。無論測量何種流體,傳感器可以在水平管道上側裝,特別是測量過熱蒸汽,飽和蒸汽和低溫液體,若條件允許*好采用側裝,這樣流體的溫度對放大器的影響較小。
8.傳感器在水平管道的倒裝。一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽。可用于測量飽和蒸汽,適用于測量高溫液體或需經常清洗管道的情況。

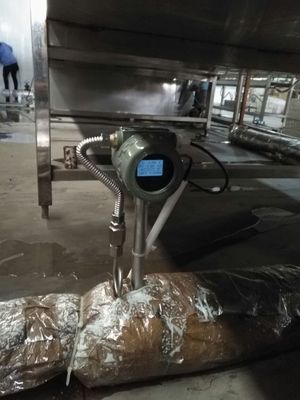

9.傳感器在有保溫層管道上的安裝。測量高溫蒸汽時,保溫層*多不能超過支架高度的三分之一。
10.測壓點和測溫點的選擇。根據測量的需要,需在傳感器附近測量壓力和溫度時,測壓點應在傳感器下游的3-5D處,測溫點應在傳感器下游的6-8D處。

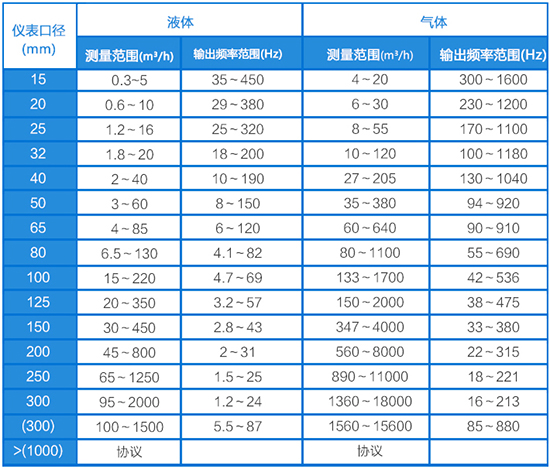

混合煤氣流量計流量范圍
1).氣體:常溫常壓空氣,t=20℃,P=0.1MPa(絕壓),ρ=1.205 kg/m3,υ=15×10-6 m2/s。
2).液體:常溫水,t=20℃,ρ=998.2kg/m3,υ=1.006×10-6m2/s。

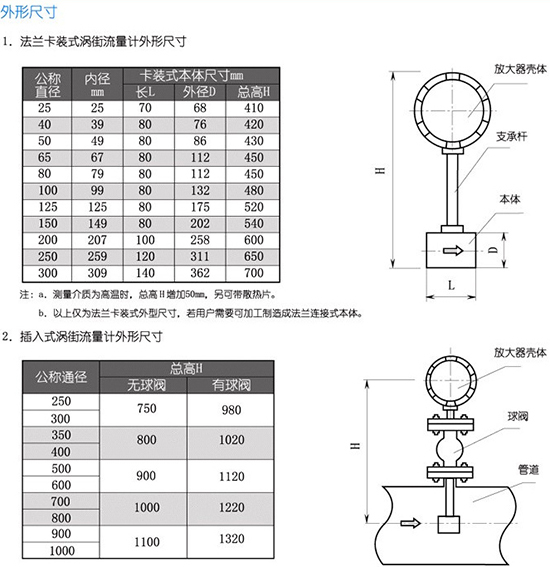

混合煤氣流量計安裝尺寸
