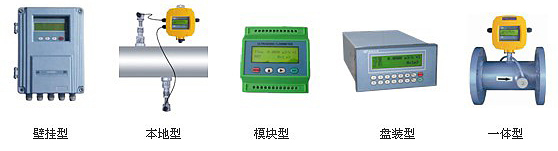

盤裝式超聲波流量計

盤裝式超聲波流量計簡介說明
超聲波流量計是采用進口集成電路貼裝而成，電路全部完成數字化、集成化，提高測量精度、測量穩定性、大大減少了故障維護，是目前國內技術*先進、性能*穩定、安裝*方便的一款低功耗流量測量儀表，根據多年的經驗總結，以及產品的不斷更新?lián)Q代，目前*新版本的100F系列超聲波流量計/超聲波熱量計其功能強大、運算速度快、抗干擾能力強，周期采樣次數高達128次，廣泛應用于工業現場中的各種液體流量的在線計量。


盤裝式超聲波流量計測量原理
超聲波流量計利用測量超聲波在管道中傳播時間原理而實現的。介質(液體)在管道中流速，與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。
當超聲波束在液體中傳播時，流體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。

盤裝式超聲波流量計應用對象
超聲波流量計可以測量流體是水、海水、或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。其廣泛用于自來水、污水處理、供熱系統、石化、電廠、礦山、造紙、鋼廠、空調計費等行業。

盤裝式超聲波流量計主要性能特點
1、全中文顯示或英文顯示;
2、結構緊湊、堅固、國際先進的壓鑄鋁機殼;
3、重量2.5Kg;
4、電源AC220V、DC24V兩用。

盤裝式超聲波流量計的技術參數
1、準確度優于1%，重復性為0.5%;
2、測量周期為500ms;
3、背光液晶可同時顯示瞬時流量及累積量、瞬時熱量及累計熱量、流速、時間等數據;
4、電流輸出為4~20mA或0~20mA等，阻抗0~K，精度0.1%;
5、可實現熱量測量或一機兩用;
6、自動記錄前64日、前64月、前5年的累計流量;
7、自動記錄前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失;
8、自動記錄前64日流量計的工作狀態是否正常;
9、數據接口的出廠配置為RS-232方式，選配RS-232/RS-485轉換器后可變?yōu)镽S-485方式。

盤裝式超聲波流量計專用電纜
型號為SEYV75-2屏蔽型，單根可加長到500米，同時注意不要與高壓電纜并行，盡量避開變頻器。

盤裝式超聲波流量計管道
1、管材:鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里;
2、管內徑:15mm~6000mm;
3、直管段:傳感器安裝點*好滿足上游10D，下游5D，距泵出口30D(D指管徑)。

盤裝式超聲波流量計的工作環境
1、主機溫度:-30℃~80℃;
2、流量傳感器溫度:-40℃~160℃;
3、溫度傳感器溫度:根據用戶需要選定;
4、主機濕度:85%RH;
5、流量傳感器濕度:可浸水工作，水深≤3m;
6、盤裝式超聲波流量電源:AC220V或DC8~36V或AC7~30V。

盤裝式超聲波流量計的測量介質
1、種類:自來水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體;
2、溫度:0℃~160℃;
3、濁度:≤10000ppm，且氣泡含量小;
4、流速:0~±30m/s;
5、流向:正、反向雙向計量，并可計量凈流量。

盤裝式超聲波流量計傳感器的安裝步驟
1、選擇有足夠直管段長度位置，*好是新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，*好使用角磨砂輪機打掉銹蝕。
3、在傳感器的發射面上涂上足夠多的耦合劑(如:黃油、凡士林等)，涂耦。
4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5、特別提醒:應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

盤裝式超聲波流量計選型表

解釋:盤裝式超聲波流量計，管徑為DN200mm,標配標準M1傳感器，無輸入，4-20mA輸出，220VAC供電，信號電纜5m×2。
