真空磁翻板液位計

真空磁翻板液位計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-UHZ
  • 測量范圍：0～12m
  • 精度等級：±10mm
  • 公稱通徑：DN20-DN100
  • 適用介質：水 化工原料 油 液體
  • 工作壓力：1.6～6.3MPa
  • 工作溫度：≤400℃
  • 供電方式：24VDC
  • 訂貨號：WFD737198GWK

真空磁翻板液位計功能與適用范圍

磁翻板液位計(以下簡稱液位計)。適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位的檢測 。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。

液位計是具有可靠的安全性的檢測儀表，由于具有磁性耦合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
液位汁具有就地顯示的直讀式特性，不需多組液位計組合， 可以單體進行全量程測量。設備少開孔，顯示清晰，標志醒目， 讀數直觀等優點 。

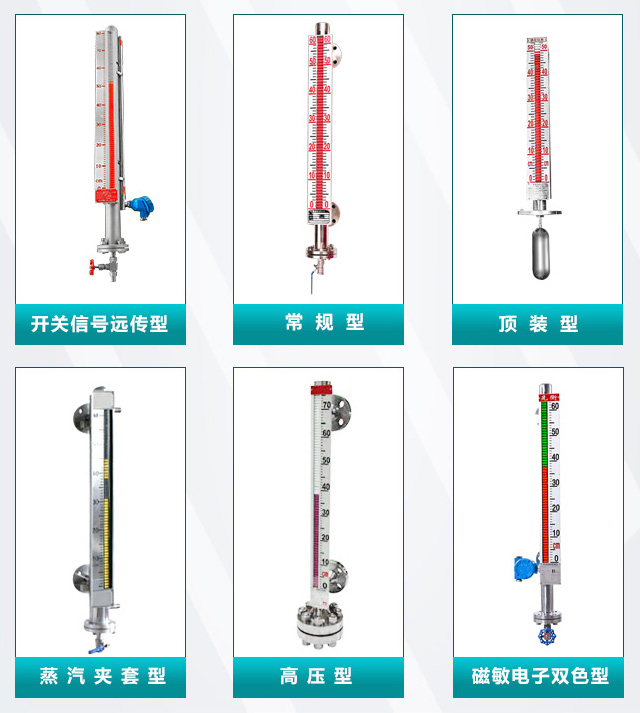

真空磁翻板液位計產品分類圖


真空磁翻板液位計的工作原理
根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。根據浮力原理制作，磁翻板內浮子在主體內（與容器相通），隨著被測介質液位的升降而上下浮動，利用內浮子的磁性組件吸引翻板內的指示器來直接醒目地指示出被測容器內的液位變化。

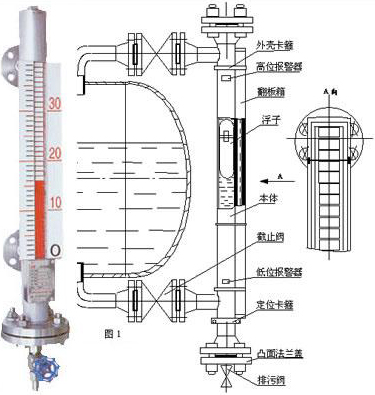

真空磁翻板液位計工作原理圖


真空磁翻板液位計的技術參數
1、測量范圍：側裝0－200mm、0－18000mm；頂裝：0 - 200mm 、0 - 6000mm；超過以上數據請?zhí)厥庾⒚饕蟆?/div>
2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。

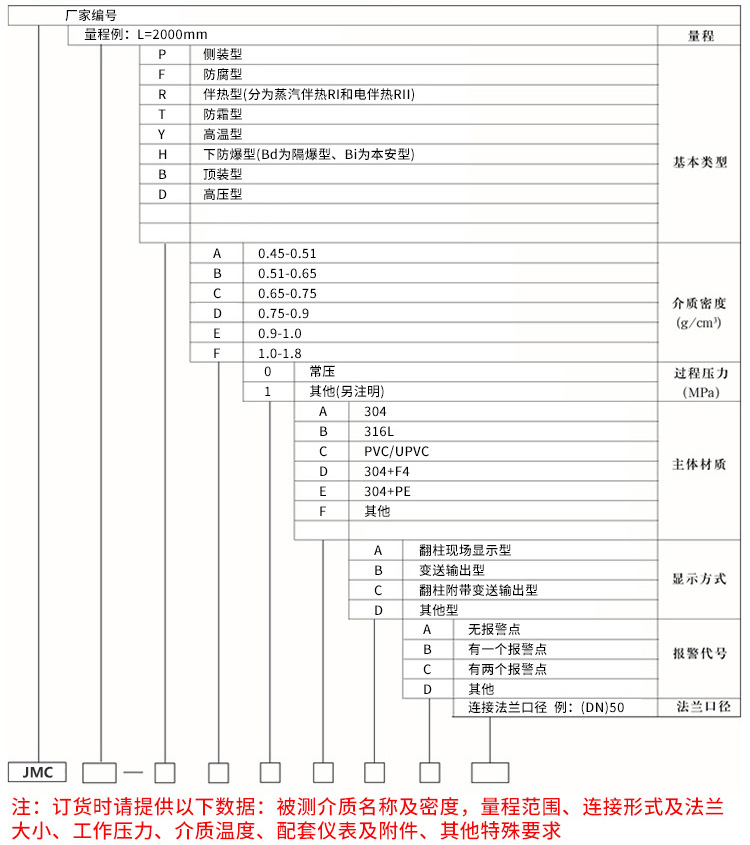

真空磁翻板液位計選型表
真空磁翻板液位計規格選型表


真空磁翻板液位計安裝前以及安裝時的幾點注意事項
1、一般磁翻板液位計運輸?shù)臅r候都是木箱包裝，內部卡緊，但是即便這樣，即便是選擇的好運輸伙伴，也不能百分百保證運輸?shù)耐昝罒o損壞，所以在開箱前一定要檢查木箱是否完好，如果有一定損傷，一定聯系廠家或者一定要小心開箱，以免在開箱過程中無意損壞本來沒有損傷的液位計，比如面板被劃傷，因為面板是在開箱過程中zui容易受到錘子或者其他硬工具的損傷的。
2、在安裝地點盡量不要多次激烈碰摔液位計，導致內部浮子或者其他部位的損傷。
3、由于運輸過程中，物體是振動和移動的，在螺栓固定之前，盡量先用出廠配套的“子彈頭”磁鐵把翻板內的翻柱從頭至尾給他順一遍，保證磁性翻轉的一致性。
4、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）
5、安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性
6、安裝必須垂直，以保證磁性浮子在主導管內上下運動自如。
7、對于特別材質的，比如PP材質。這些容易因為安裝力度過大導致破裂的也需要注意。如果罐體上下法蘭的平面度不是一個平面或者不平齊，那么在上下端法蘭對接的時候，使勁的擰緊螺栓就會照成液位計法蘭與液位計鋼管處的小腿部分出現裂縫甚至斷裂，這就是zui近有客戶反應這個地方漏水。（出廠前都經過試壓試水的，而這種原因?qū)е碌倪@地方漏水偶爾因為客戶的這些魯莽操作才導致問題發生）
8、筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。
9、筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
10、根據介質情況，可定期打開排污閥清洗主導管，清除管內沉積物質。
11、當配有遠傳配套儀表時需做到如下幾條： 遠傳配套儀表上感應面應面向和緊貼主導管； 應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）； 遠傳配套儀表零位應與液位計零位指示處在同一水平線上； 遠傳配套儀表與顯示儀表或工控機之間的連線zui好單獨穿保護管敷設或用屏蔽二芯電纜敷設； 接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。 它是由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組

真空磁翻板液位計現出安裝使用圖


真空磁翻板液位計訂貨須知
1、型號：具體的型號可以在我們公司的網站上查到
2、介質溫度：測量液體的zui低、zui高溫度是多少
3、介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成。
真空磁翻板液位計結構圖
4、工作壓力：zui高壓力是多少
5、測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度是多少。
6、法蘭標準：法蘭的公稱通徑，使用zui多的法蘭是DN20或DN25
7、接液材質：如不知道用哪種材質，可以向我們咨詢
8、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套等等。
