硫酸流量計選型及安裝使用
點擊次數：2071 發布時間：2020-08-11 13:29:29
1.硫酸流量計的選用原則
硫酸流量計包括變送器和轉換器兩部分，它的選用主要問題是如何正確選用變送器，轉換器只要與之配套使用就行了。應從以下幾個方面來考慮變送器的選用問題。
（1）口徑與量程的選擇選用變送器時，應*先需要確定它的口徑和流量測量范圍，或確定變送器測量管內流體的流速范圍。根據生產工藝上預計的*大流量值來選擇變送器的滿量程刻度，并且使用中變送器的常用流量*好能超過滿量程的50%，以期獲得較高的測量精度，變送器量程確定后，口徑是根據測量管內流體流速與水頭損失的關系來確定的，流速以2-4m/s為*合適。通常選用變送器的口徑與管道口徑相同或略小些；
（2）工作壓力的選擇變送器使用時的壓力必須低于規定的工作壓力。目前變送器的工作壓力規格有: 小于ф50mm口徑的為157×10｀Pa； ф80-900mm口徑的為980×1O｀Pa； 大于ф1000mm口徑的為58.9×10｀Pa；
（3）溫度的選擇 被測介質的溫度不能超過變送器襯里材料的容許溫度，介質溫度還受到電氣絕緣材料、漆包線等耐溫性能的限制。國產定型變送器通常工作溫度為5~60℃，有的可達120℃。要測量高溫介質，需選用特殊規格變送器；
（4）襯里材料及電*材料的選擇變送器的襯里材料及電*材料必須根據被測介質的物理化學性質來正確選擇，否則變送器由于襯里和電*的腐蝕而很快損壞。因此，必須根據生產工藝過程中具體測量介質的防腐蝕經驗，正確地選用變送器的電*和襯里材料。
2.硫酸流量計的安裝

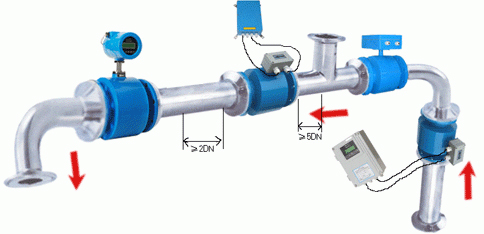

變送器的安裝地點要遠離磁源（例如大功率電機、大型變壓器等），不能有振動。*好是垂直安裝，并且介質流動方向應該是自下而上，這樣才能保證變送器測量管內始終充滿介質。當不能垂直安裝時，也可以水平安裝，但要使兩電*處于同一水平面上，以防止電*被沉淀沾污和被氣泡吸附。水平安裝時，變送器安裝位置的標高應略低于管道的標高，以保證變送器測量管內充滿介質。
另外，變送器應安裝在干澡通風處，應避免雨淋、陽光直射及環境溫度過高。 轉換器應安裝在環境溫度為-10℃~+45℃的場合；空氣相對濕度≤85%安裝地點無強烈震動，周圍氣相不含腐蝕性氣體。它與變送器之間的連接電纜長度一般不宜超過30m。
硫酸流量計包括變送器和轉換器兩部分，它的選用主要問題是如何正確選用變送器，轉換器只要與之配套使用就行了。應從以下幾個方面來考慮變送器的選用問題。
（1）口徑與量程的選擇選用變送器時，應*先需要確定它的口徑和流量測量范圍，或確定變送器測量管內流體的流速范圍。根據生產工藝上預計的*大流量值來選擇變送器的滿量程刻度，并且使用中變送器的常用流量*好能超過滿量程的50%，以期獲得較高的測量精度，變送器量程確定后，口徑是根據測量管內流體流速與水頭損失的關系來確定的，流速以2-4m/s為*合適。通常選用變送器的口徑與管道口徑相同或略小些；
（2）工作壓力的選擇變送器使用時的壓力必須低于規定的工作壓力。目前變送器的工作壓力規格有: 小于ф50mm口徑的為157×10｀Pa； ф80-900mm口徑的為980×1O｀Pa； 大于ф1000mm口徑的為58.9×10｀Pa；
（3）溫度的選擇 被測介質的溫度不能超過變送器襯里材料的容許溫度，介質溫度還受到電氣絕緣材料、漆包線等耐溫性能的限制。國產定型變送器通常工作溫度為5~60℃，有的可達120℃。要測量高溫介質，需選用特殊規格變送器；
（4）襯里材料及電*材料的選擇變送器的襯里材料及電*材料必須根據被測介質的物理化學性質來正確選擇，否則變送器由于襯里和電*的腐蝕而很快損壞。因此，必須根據生產工藝過程中具體測量介質的防腐蝕經驗，正確地選用變送器的電*和襯里材料。
2.硫酸流量計的安裝
變送器的安裝地點要遠離磁源（例如大功率電機、大型變壓器等），不能有振動。*好是垂直安裝，并且介質流動方向應該是自下而上，這樣才能保證變送器測量管內始終充滿介質。當不能垂直安裝時，也可以水平安裝，但要使兩電*處于同一水平面上，以防止電*被沉淀沾污和被氣泡吸附。水平安裝時，變送器安裝位置的標高應略低于管道的標高，以保證變送器測量管內充滿介質。
另外，變送器應安裝在干澡通風處，應避免雨淋、陽光直射及環境溫度過高。 轉換器應安裝在環境溫度為-10℃~+45℃的場合；空氣相對濕度≤85%安裝地點無強烈震動，周圍氣相不含腐蝕性氣體。它與變送器之間的連接電纜長度一般不宜超過30m。
3.硫酸流量計的使用
硫酸流量計在使用過程中，測量管內壁可能積垢，垢層的電阻低，嚴重時可能使電*短路，表現為流量信號越來越小或突然下降。此外，測量管襯里也可能被腐蝕或磨損，導致出現電*短路現象，造成嚴重的測量誤差，甚至儀表無法繼續工作。因此，變送器內必須定期維護清洗，保持測量管內部清潔、電*光亮。
硫酸流量計在使用過程中，測量管內壁可能積垢，垢層的電阻低，嚴重時可能使電*短路，表現為流量信號越來越小或突然下降。此外，測量管襯里也可能被腐蝕或磨損，導致出現電*短路現象，造成嚴重的測量誤差，甚至儀表無法繼續工作。因此，變送器內必須定期維護清洗，保持測量管內部清潔、電*光亮。
